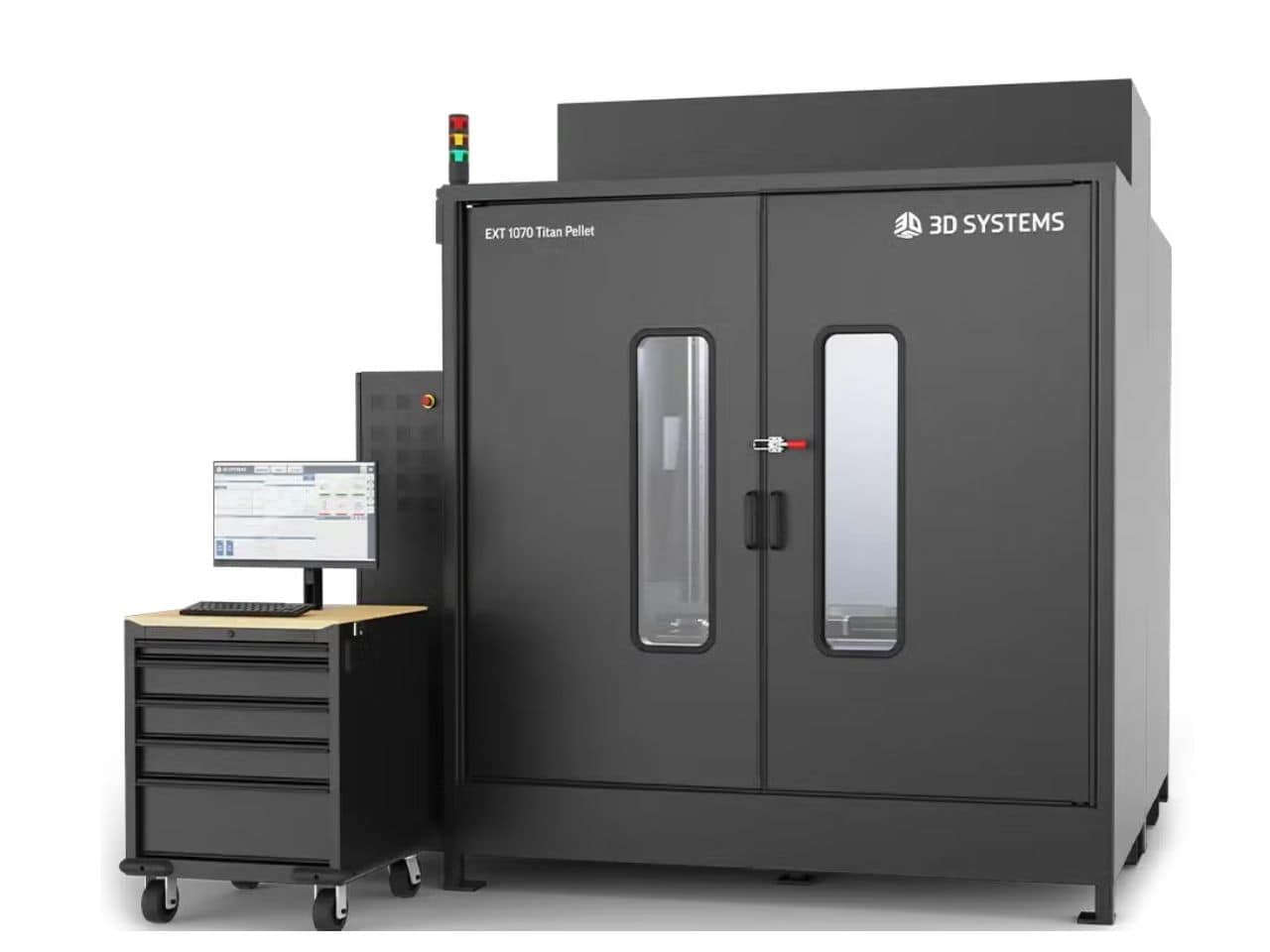

3D Systems EXT 1070 Titan Pellet

Velkoformátová průmyslová 3D tiskárna s možností hybridní výroby

EXT 1070 Titan Pellet je vysokorychlostní průmyslový systém pro tisk z termoplastického granulátu s tiskovým prostorem 1070 × 1070 × 1118 mm. Umožňuje vyrábět středně velké až velké díly v jednom kuse, bez nutnosti lepení menších segmentů. Základní konfigurace obsahuje jeden pellet extruder, stroj však může být rozšířen až na tři nástrojové hlavy včetně druhého pellet extruderu, filamentového extruderu nebo CNC vřetena.

Tiskový prostor 1070 × 1070 × 1118 mm
Přímý tisk z cenově dostupnéhotermoplastického granulátu
Možnost až 3 nástrojových hlav
Volitelná kombinace pellet extruze, filamentové extruze a CNC frézování
Teplota extruderu až 400 °C
Vyhřívaná podložka až 140 °C
Aktivně vyhřívaná komora až 80 °C
Vhodné pro formy, modely, přípravky, prototypy i koncové díly

Čtyři důvody pro EXT 1070 Titan Pellet

Tisk velkých dílů v jednom kuse

Tiskový prostor 1070 × 1070 × 1118 mm umožňuje vyrábět velké funkční díly, modely a formy bez nutnosti dělení, lepení a následného začišťování spojů.

Rychlejší výroba z granulátu

Granulátová extruze umožňuje výrazně vyšší průtok materiálu než běžný filamentový FFF/FDM tisk. To zkracuje výrobní časy u velkoobjemových dílů.

Hybridní konfigurace

Stroj lze rozšířit o další nástrojové hlavy – například druhý pellet extruder, filamentový extruder nebo CNC vřeteno pro obrábění dílu během tisku i po jeho dokončení.

Připraveno pro výrobní provoz

Svařovaný ocelový rám, CNC řízení, servopohony a aktivně vyhřívaná komora vytvářejí stabilní průmyslovou platformu pro opakovatelnou výrobu.

Produkční systém pro velkoobjemové aplikace

EXT 1070 Titan Pellet je určena pro firmy, které potřebují vyrábět rozměrné díly rychleji a ekonomičtěji než pomocí klasického filamentového tisku nebo konvenčních výrobních postupů. Uplatní se při výrobě modelů pro slévárenství, forem, výrobních přípravků, přípravků pro montáž, funkčních prototypů i finálních dílů.

Díky otevřené materiálové architektuře lze pracovat s technickými polymery, plněnými kompozity i vysokoteplotními materiály, jako jsou například CF-PEI, GF-PEKK nebo GF-PC.

Tiskárna je vhodná pro funkční prototypy, výrobní přípravky, modely pro slévárenské aplikace, termoformovací formy, zakázkové díly i vývoj nových materiálů.

Hybridní výroba: tisk a obrábění v jednom systému

Volitelné CNC vřeteno umožňuje obrábět vytištěné díly přímo ve stroji. Díky tomu lze kombinovat rychlý nános materiálu s následným dosažením přesnějších ploch, hladších povrchů nebo funkčních dosedacích částí.

Tato konfigurace je vhodná zejména pro formy, modely, nástroje a aplikace, kde je potřeba kombinovat rychlost aditivní výroby s přesností obrábění.

Materiály pro průmyslové použití

EXT 1070 podporuje širokou škálu granulátů i filamentů podle konfigurace nástrojových hlav. Využít lze běžné termoplasty, technické polymery, vysokoteplotní materiály, kompozity s uhlíkovými a skelnými vlákny i flexibilní elastomery.

Velký dotykový panel zjednodušuje ovládání stroje, kontrolu tiskového procesu i práci s nastavením. Bezpečnostní prvky podporují spolehlivý provoz v každodenním nasazení a snadný přístup k servisním částem usnadňuje pravidelnou údržbu, čištění i rychlou kontrolu klíčových komponent.

Play

Specifikace

Parametr	Hodnota
Technologie	Pellet Extrusion / FGF, volitelně filament + CNC
Tiskový prostor	1070 × 1070 × 1118 mm
Obráběcí prostor	1041 × 990 × 990 mm
Konfigurace nástrojů	1 až 3 nástrojové hlavy
Možnosti nástrojů	pellet extruder, druhý pellet extruder, filament extruder, CNC vřeteno
Teplota pellet extruderu	až 400 °C
Teplota filament extruderu	až 400 °C
Teplota podložky	až 140 °C
Teplota komory	až 80 °C
CNC vřeteno	18 000 ot./min, 1,5 HP
Průměr trysek pro granulát	0,6–9,0 mm
Výška vrstvy při tisku z granulátu	0,4–6,0 mm
Průtok granulátu	0,45–13,6 kg/h
Průměr trysek pro filament	0,4–1,2 mm
Výška vrstvy při tisku z filamentu	0,15–1,0 mm
Rychlost tisku	až 0,5 m/s
Řízení pohybu	CNC controller, servopohony na všech osách
Software	Simplify3D
Hmotnost stroje	2041 kg
Půdorys stroje	2,4 × 2,1 × 2,6 m
