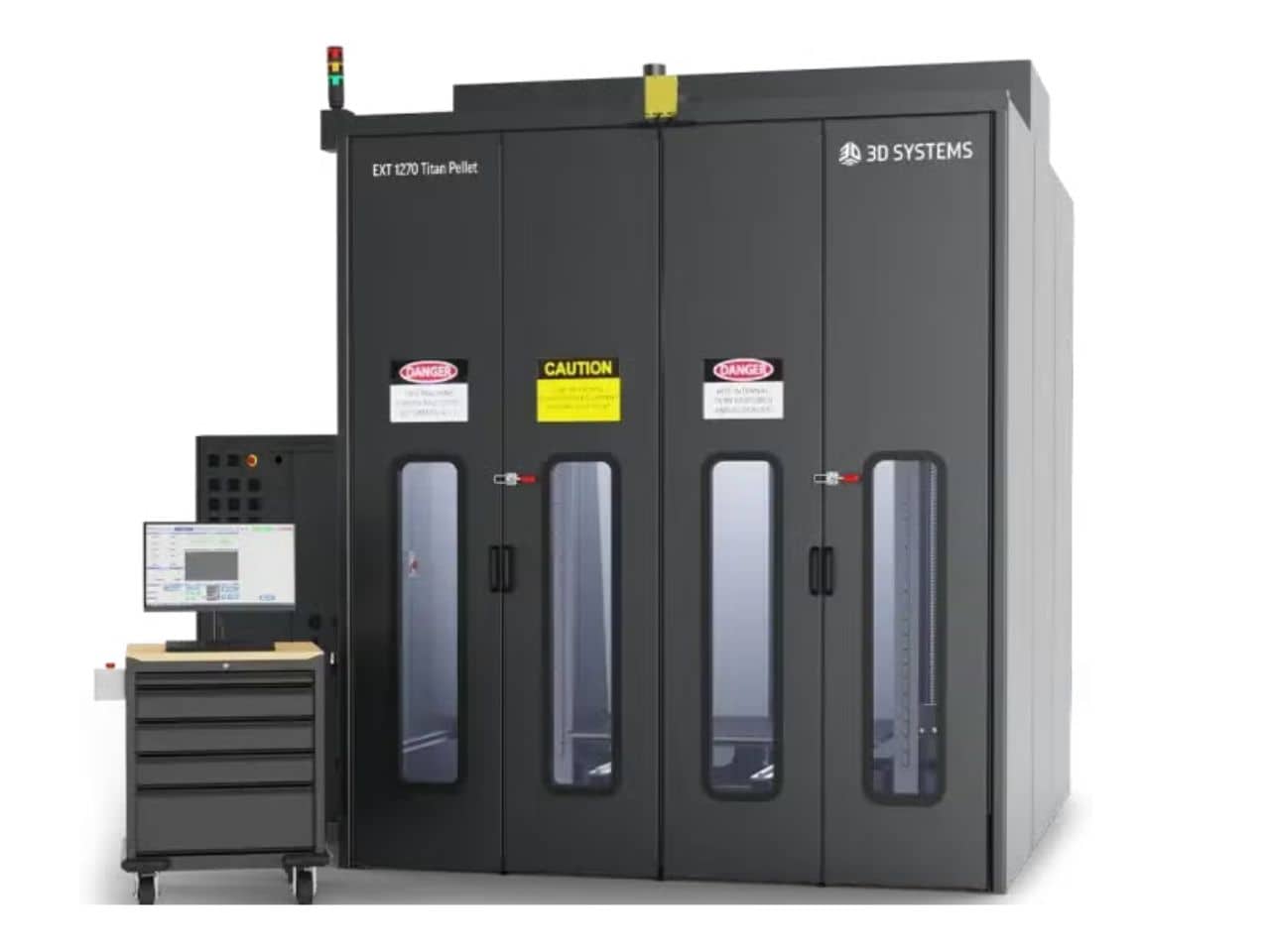

3D Systems EXT 1270 Titan Pellet

Největší systém řady EXT Titan pro výrobu rozměrných dílů z granulátu

EXT 1270 Titan Pellet je největší průmyslová 3D tiskárna řady EXT Titan Pellet. Nabízí tiskový a obráběcí prostor 1270 × 1270 × 1829 mm a je navržena pro výrobu velkých forem, modelů, přípravků, nástrojů, prototypů i koncových dílů v jednom kuse. Standardně je vybavena pellet extruderem, volitelně ji však lze nakonfigurovat až se třemi nástrojovými hlavami včetně druhého pellet extruderu, filamentového extruderu nebo CNC vřetena.

Tiskový a obráběcí prostor 1270 × 1270 × 1829 mm
Přímý tisk z termoplastického granulátu
Výroba velkých dílů až do výšky 1829 mm
Možnost až 3 nástrojových hlav
Volitelné CNC frézování přímo ve stroji
Průtok materiálu až 13,6 kg/h
Teplota extruderu až 400 °C
Vyhřívaná komora až 80 °C
Průmyslová konstrukce pro výrobní provoz

Čtyři důvody pro EXT 1270 Titan Pellet

Maximální tiskový objem

EXT 1270 umožňuje vyrábět velké díly v jednom kuse a omezit nutnost spojování, lepení nebo ručního dokončování více vytištěných segmentů.

Vysokorychlostní granulátová extruze

Pellet extruze umožňuje vysoký průtok materiálu a efektivní výrobu objemných dílů, u kterých by byl filamentový tisk časově i nákladově méně výhodný.

Hybridní aditivní a subtraktivní výroba

Volitelné CNC vřeteno umožňuje obrábění dílů během tisku i po něm. Tiskárna tak propojuje rychlou aditivní výrobu s přesnějším dokončením funkčních ploch.

Konfigurovatelnost pro konkrétní aplikaci

Podle výrobního zadání lze zvolit konfiguraci s jedním pellet extruderem, dvěma pellet extrudery, kombinací pellet + filament nebo s CNC vřetenem.

Velkoformátová výroba přímo na provozu

EXT 1270 Titan Pellet je určena pro nejnáročnější velkoformátové aplikace. Uplatní se při výrobě forem pro termoforming, modelů pro slévárny, velkých výrobních přípravků, kontrolních šablon, náhradních dílů, prototypů v měřítku 1:1 i finálních komponent.

Svařovaný a přesně obráběný ocelový rám, aktivně vyhřívaná komora, CNC řízení pohybu a servopohony na všech osách vytvářejí stabilní základ pro spolehlivou produkci velkých dílů.

Materiály pro náročné průmyslové aplikace

EXT 1270 podporuje širokou škálu termoplastických granulátů od běžných materiálů až po vysokoteplotní a plněné polymery. Využít lze například polykarbonát, nylony, CF-PEI, GF-PEKK, materiály s uhlíkovými nebo skelnými vlákny i flexibilní elastomery.

Hybridní výroba pro formy, nástroje a koncové díly

U velkých dílů často nestačí pouze rychlý tisk. Díky volitelnému CNC vřetenu lze přímo ve stroji opracovat funkční plochy, dosedací části nebo povrchy, které vyžadují vyšší přesnost. Tato kombinace zkracuje výrobní řetězec a omezuje potřebu přesouvat díl mezi více stroji.

Play

Specifikace

Parametr	Hodnota
Technologie	Pellet Extrusion / FGF, volitelně filament + CNC
Tiskový a obráběcí prostor	1270 × 1270 × 1829 mm
Konfigurace nástrojů	1 až 3 nástrojové hlavy
Možnosti nástrojů	pellet extruder, druhý pellet extruder, filament extruder, CNC vřeteno
Teplota pellet extruderu	až 400 °C
Teplota filament extruderu	až 400 °C
Teplota podložky	až 140 °C
Teplota komory	až 80 °C
CNC vřeteno	18 000 ot./min, 1,5 HP
Průměr trysek pro granulát	0,6–9,0 mm
Výška vrstvy při tisku z granulátu	0,4–6,0 mm
Průtok granulátu	0,45–13,6 kg/h
Průměr trysek pro filament	0,4–1,2 mm
Výška vrstvy při tisku z filamentu	0,15–1,0 mm
Rychlost tisku	až 0,5 m/s
Řízení pohybu	CNC controller, servopohony na všech osách
Software	Simplify3D
Volitelné příslušenství	sušičky granulátu a filamentu, HEPA filtrace
Hmotnost stroje	2722 kg
Půdorys stroje	3,35 × 3,05 × 3,05 m
