Praktický 3D tisk z čisté mědi
MEDUNA vakuová kalírna s.r.o. 🇨🇿
V tradičním provozu zajišťujícím kalení na zakázku v menších sériích využívají dva druhy induktorů – pro kalení vnitřních a pro kalení vnějších průměrů. Veškeré induktory se vyrábí ručně, přičemž jejich zhotovení je časově náročné a vyžaduje rozsáhlé zkušenosti a znalosti. 3D tisk velmi dobře vodivých dílů z mědi na řešení Markforged Metal X dokáže řešit i součásti jinak jen obtížně vyrobitelné.
Klasicky ohýbané profily do tvaru induktoru se pro menší průměry bortí, takže malých průměrů nelze dosáhnout. Díky Metal X se z mědi tiskne samotný induktor, další rozvodové kanálky jsou s induktorem spojeny pájením. Induktory mají dva kanálky – pro chlazení induktoru a chlazení dílu ostřikem chladící kapaliny. Stěna mezi kanálky je 1 milimetr. 3D výtisk z mědi vyhověl výborně – kanálky mezi sebou neprosakují. Kromě induktorů pro vnější průměr jsou v kalírně Meduna ve fázi vývoje i ty pro průměry vnitřní.

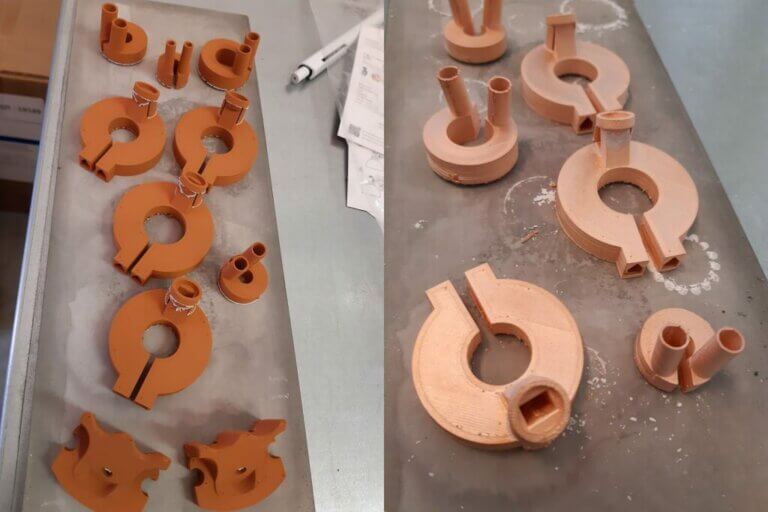

◄ Po odzkoušení se 3D výtisky již také významně osvědčily. Vnitřní průměr dílu je zde ohříván tzv. bludnými proudy.
Induktory pro kalení hřídelí mají jasně definovanou polohu, aplikace 3D tisku je vhodná pro složitě tvarované induktory nebo induktory malých průměrů. Největší výzvou tak zůstává definovat přesný tvar induktoru pro nepravidelný povrch součásti. Když se to povede, díky 3D tisku z mědi je induktor snadno vyrobitelný.
„Přípravky pro povrchové kalení, induktory, jsme si zatím vyráběli sami tradičními metodami, přičemž jejich zhotovení je časově náročné a vyžaduje rozsáhlé zkušenosti a znalosti. U induktorů s malým průměrem a u induktorů pro tvarově složité díly jsme se potýkali s komplikacemi. Klasicky ohýbané profily do tvaru induktoru se pro menší průměry bortí, takže malých průměrů nelze jednoduše dosáhnout. Při výrobě komplexních induktorů je hlavní výzvou opakovatelnost.
Zmíněné překážky nám pomáhá překonat 3D tisk z čisté mědi na tiskárně Markforged Metal X. Po prvotním testování se induktory vyrobené aditivní metodou osvědčily. Jsou spolehlivé, přesné a věříme, že i dlouho vydrží.“
– Viktor Novák, jednatel společnosti
