Artec Neo
Hybridní bezdrátový 3D skener pro přesnou kontrolu a reverzní inženýrství
- Přesnost až 0,025 mm s targety umožňuje měření rozměrově kritických částí a funkčních prvků.
- Kombinuje skenování s targety a bez targetů v rámci jednoho pracovního postupu.
- Rozlišení 0,05 mm a rychlost až 8 milionů bodů za sekundu zachytí jemné detaily.
- Bezdrátový provoz s bateriemi a Wi-Fi usnadňuje měření přímo ve výrobě i v terénu.
- Vhodný pro kontrolu kvality, reverzní inženýrství, výrobu, automotive, aerospace a údržbu.
3D skenování pro kontrolu a reverzní inženýrství
Artec Neo je bezdrátový hybridní 3D skener určený pro přesnou kontrolu rozměrů a reverzní inženýrství. Kombinuje metrologické měření s rychlým bezkontaktním snímáním detailní geometrie a barevné textury. Umožňuje tak v jednom zařízení digitalizovat celé díly i přesně měřit jejich kritické funkční prvky.
Hybridní skenování s targety i bez nich
Podle požadované přesnosti lze Artec Neo používat s referenčními targety, bez nich nebo oba způsoby kombinovat během jednoho měření. S targety dosahuje přesnosti až 0,025 mm, zatímco bez targetů umožňuje rychle zachytit kompletní geometrii s přesností až 0,05 mm.

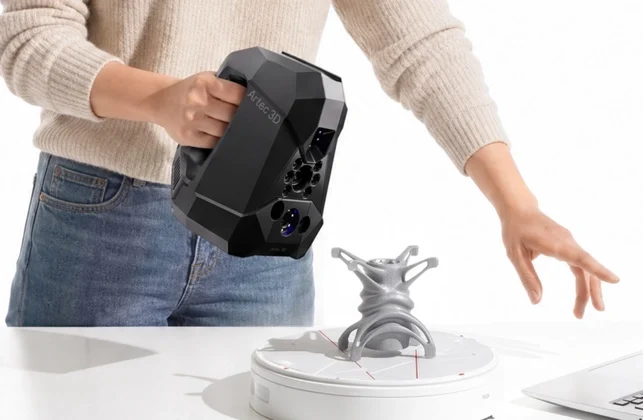

Rychlost a detail v jednom měření
Artec Neo snímá až 8 milionů bodů za sekundu a vytváří 3D data s rozlišením až 0,05 mm. Vedle geometrie zachycuje také 5MP barevnou texturu, takže v jednom datasetu mohou zůstat čitelné značky, čísla, povrchové změny i další informace důležité pro kontrolu dílu.
Bezdrátová práce přímo v provozu
Vestavěné bateriové napájení a Wi-Fi umožňují používat Artec Neo bez kabelového spojení s počítačem. Výrobce uvádí 40 až 50 minut nepřetržitého skenování a bezdrátové připojení až na vzdálenost šest metrů, což usnadňuje měření přímo u kontrolovaného zařízení.
Jeden skener pro různé metrologické úlohy
Artec Neo kombinuje přesné měření s rychlým zachycením kompletní geometrie. Podle konkrétní úlohy lze skenovat bez targetů, použít referenční targety pouze na kritických místech nebo jimi pokrýt celý měřený díl. Jeden systém tak zvládne kontrolu kvality, reverzní inženýrství i přesné měření průmyslových součástí.

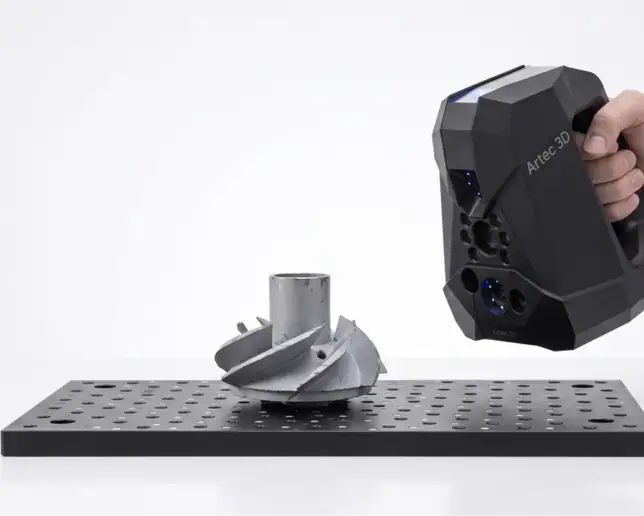

Kontrola kvality

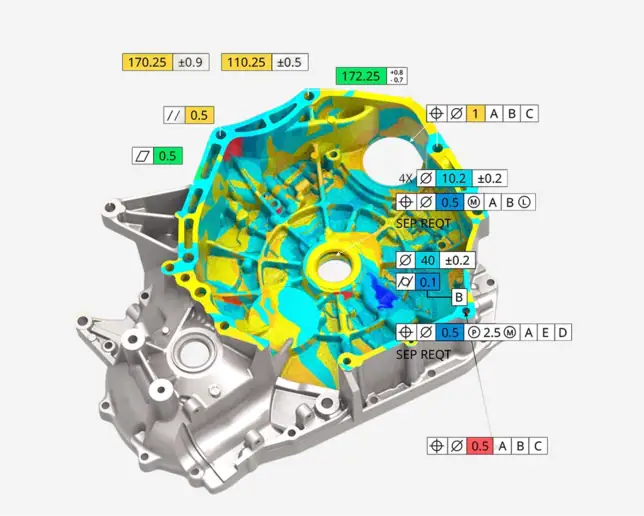

Při rozměrové kontrole lze použít referenční targety a dosáhnout přesnosti až 0,025 mm. Naskenovaná data je možné porovnávat s CAD modelem a vyhodnocovat odchylky kontrolovaných dílů.
Reverzní inženýrství
Neo zachytí kompletní geometrii součásti včetně jemných detailů a barevné textury. Výsledná data lze dále zpracovat v CAD prostředí a využít například při rekonstrukci dílů bez původní technické dokumentace.
Hybridní skenování
Targety lze použít pouze tam, kde je vyžadována nejvyšší přesnost, například u funkčních ploch, spojů nebo referenčních prvků. Ostatní části objektu lze současně zachytit bez targetů rychleji a bez předchozí přípravy.
Bezdrátové měření
Napájení z baterií a připojení přes Wi-Fi umožňují skenovat bez kabelového spojení s počítačem. Neo je tak vhodný také pro měření přímo ve výrobě, uvnitř sestav nebo na obtížně přístupných místech.
Specifikace
| Parametr | Artec Neo |
|---|---|
| Typ zařízení | ruční hybridní 3D skener |
| Přesnost s targety | až 0,025 mm |
| Objemová přesnost s targety | 0,025 mm + 0,035 mm/m |
| Přesnost bez targetů | až 0,050 mm |
| Rozlišení 3D modelu | až 0,050 mm |
| Rychlost sběru dat | až 8 milionů bodů/s |
| Pracovní vzdálenost | 0,19–0,30 m |
| Hmotnost | 1,3 kg včetně baterií |
