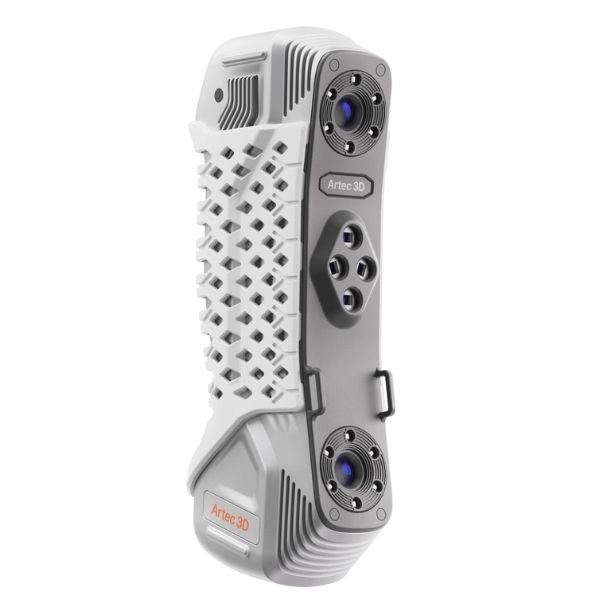

Artec Point II
Ruční laserový 3D skener pro přesnou průmyslovou metrologii
- Ruční markerový 3D laserový skener pro přesné měření, kontrolu kvality a reverse engineering.
- Přesnost až 0,02 mm a 3D rozlišení až 0,02 mm pro detailní digitalizaci technických dílů.
- Rychlost až 5,8 milionu měření za sekundu a snímání až 120 FPS pro rychlý a stabilní sběr dat.
- Tři režimy modrého laseru – 54 křížených, 17 paralelních a jedna samostatná linie pro různé typy geometrie.
- Skenovací plocha až 700 × 600 mm a hloubka ostrosti 550 mm pro malé až velké technické díly.
- Hmotnost pouze 570 g, krytí IP50 a metrologická certifikace ISO 17025 podle VDI/VDE 2634 a JJF 1951.
Přesné a rychlé 3D skenování pro průmyslovou metrologii
Artec Point II je ruční laserový 3D skener pro přesnou metrologii, kontrolu kvality a reverse engineering. Nabízí přesnost i 3D rozlišení až 0,02 mm a rychlost až 5,8 milionu měření za sekundu. Tři režimy modrého laseru umožňují rychle snímat větší plochy, zachytit jemné detaily i geometrii hlubokých otvorů. Díky hmotnosti 570 g, odolnému provedení a krytí IP50 je připravený také pro každodenní průmyslové použití. Artec Studio navíc poskytuje kontrolu pokrytí během skenování a umožňuje následné porovnání naměřených dat s CAD modelem.
Skener zachytí až 5,8 milionu měření za sekundu při rychlosti až 120 FPS. Podle typu dílu lze přepínat mezi 54 kříženými laserovými liniemi pro rychlý sběr dat, 17 paralelními liniemi pro jemné detaily a jedním laserem pro hluboké otvory a obtížně přístupnou geometrii.
Přesné měření pro výrobu i kontrolu
Artec Point II je navržený pro úlohy, kde rozhoduje přesnost, opakovatelnost a rychlé získání kompletní geometrie dílu. Uplatní se při kontrole kvality, reverse engineeringu, údržbě i výrobě náhradních součástí. Díky třem režimům modrého laseru lze stejným skenerem rychle snímat větší plochy, zachycovat jemné detaily i měřit hluboké otvory a obtížně dostupnou geometrii.
Kontrola kvality
Přesnost až 0,02 mm umožňuje kontrolovat rozměry a geometrii výrobních dílů a ověřovat jejich shodu s požadovanými tolerancemi ještě před montáží nebo expedicí.
Reverse engineering
Přesná 3D data zachycují skutečnou geometrii existujícího dílu a vytvářejí spolehlivý podklad pro rekonstrukci CAD modelu, úpravy konstrukce nebo následnou výrobu.
Modernizace starších dílů
Součásti, ke kterým již nejsou dostupná původní CAD data, lze přesně digitalizovat, převést do CAD a následně upravit nebo znovu vyrobit podle aktuálních požadav
Výroba náhradních dílů
Sken existující sestavy nebo součásti poskytne přesnou geometrii potřebnou pro návrh nového dílu, který musí rozměrově navazovat na původní konstrukci.
Údržba a opravy
Digitalizace opotřebených nebo poškozených komponent umožňuje vyhledat odchylky od původní geometrie a získat podklady pro rozhodnutí o opravě nebo výměně dílu.
Detailní inspekce dílů
Režim se 17 paralelními laserovými liniemi zachycuje jemnou geometrii a drobné prvky povrchu. Hodí se pro detailní inspekci menších a středně velkých technických součástí.
Specifikace
| Název parametru | Hodnota |
|---|---|
| Typ zařízení | ruční markerový 3D laserový skener |
| Přesnost a rozlišení | přesnost 3D bodu až 0,02 mm, 3D rozlišení až 0,02 mm |
| Volumetrická přesnost | až 0,015 mm + 0,035 mm/m; s Artec Metrology Kit až 0,015 mm + 0,015 mm/m |
| Rychlost snímání | až 5,8 milionu měření/s, až 120 FPS |
| Skenovací oblast | až 700 × 600 mm, hloubka ostrosti 550 mm |
| Režimy skenování | 54 křížených modrých laserů, 17 paralelních modrých laserových linií, 1 samostatná laserová linie |
| Hmotnost | 570 g |
| Certifikace a ochrana | ISO 17025 podle VDI/VDE 2634 a JJF 1951, krytí IP50 |
