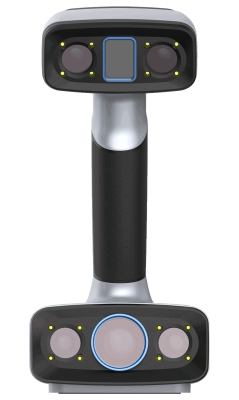

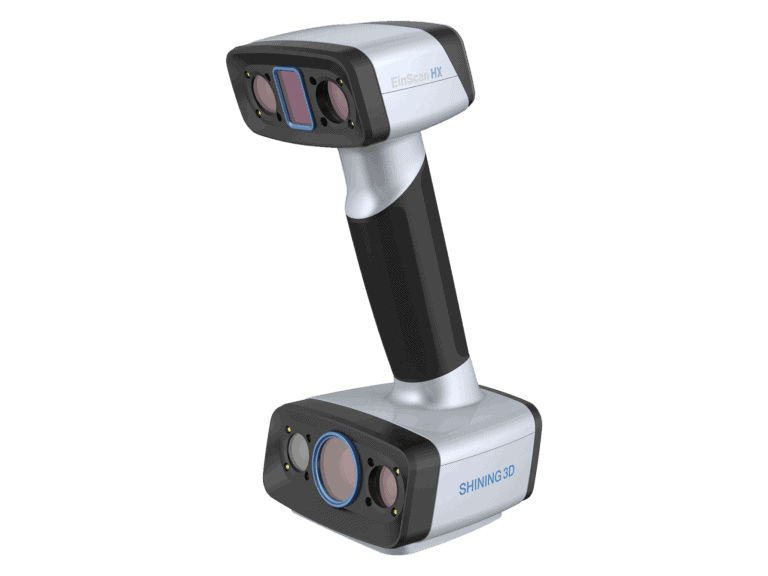

Shining 3D EinScan HX
Ruční 3D skener kombinující to nejlepší z možností laseru a LED
- Inovativní spojení dvou zdrojů světla – modrého laseru a LED.
- Ještě širší možnosti skenování různě velkých, tmavých i reflexních objektů.
- Rychlejší a přesnější snímání kdekoli je právě potřeba, bez starostí s okolním osvětlením.
- Možnost snímání plnobarevné textury.
- Praktické využití napříč průmyslem – například pro zpětné inženýrství, v konstrukci a designu – i pro 3D modelování, 3D tisk, výzkum a výuku.
- Balíček R.E.D. Bundle obsahuje kromě skeneru také špičkový software Geomagic Essentials.

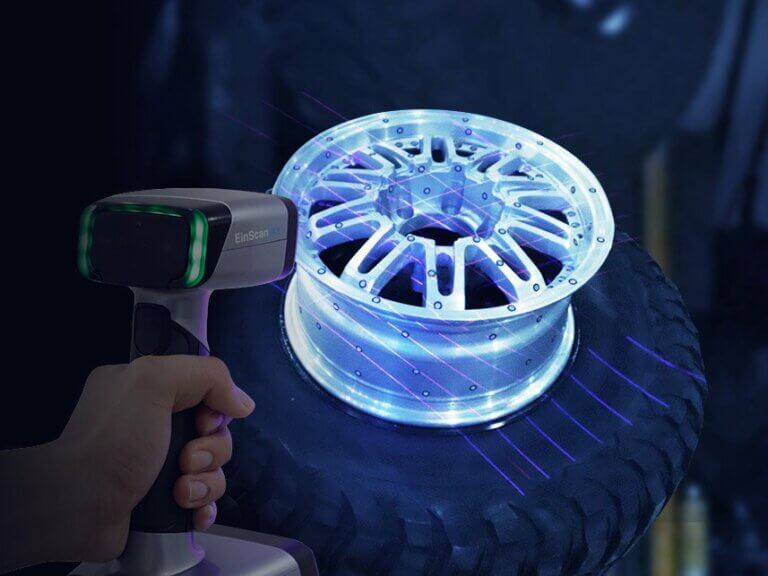

Dvě technologie v jediném přenosném skeneru
Spojení modrého LED světla s modrým laserem znamená lepší přizpůsobení různorodým materiálům a rozšíření počtu vhodných aplikací pro tento všestranný, pohodlný, ergonomicky zdařilý 3D skener. LED světlo využijete hlavně pro rychlé snímání. Laserové skenování je zase méně citlivé na okolní světlo, přináší lepší výsledky u reflexních a tmavých povrchů snímaných objektů.
Spolehlivost, vysoké rozlišení a přesnost předurčují EinScan HX pro většinu aplikací v průmyslu – od reverzního inženýrství až po měření. Minimální vzdálenost bodů je 0,05 milimetru a přesnost laserováho snímání až 0,04 milimetru. Zabudovaná barevná kamera navíc podporuje snímání plnobarevné textury.

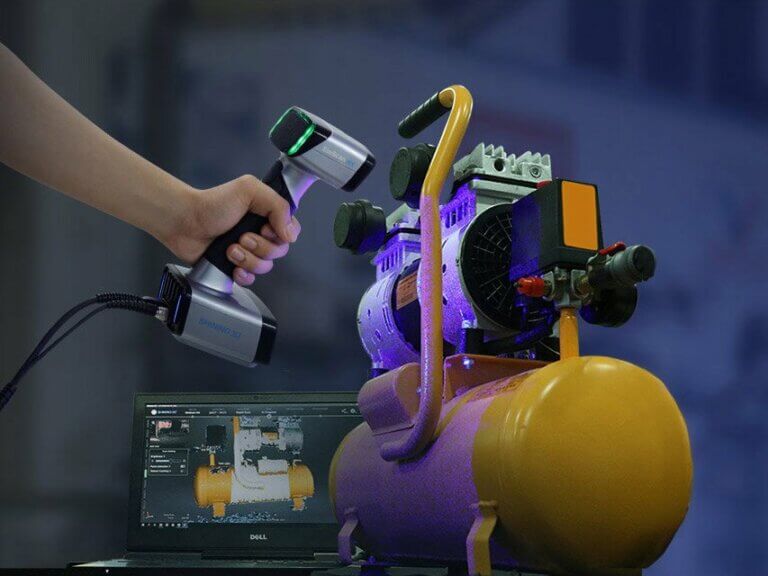

Vysoká efektivita znamená rychlejší pořízení potřebných dat v terénu. V režimu rychlého skenování EinScan HX zpracuje až 1,2 milionu bodů za sekundu. Více linií modrého laseru v režimu laserového snímání umožňuje naskenovat většinu objektů v řádu minut – pro reverzní inženýrství, jako podklad pro CAD/CAM modelování, 3D tisk a podobně.
Při každodenní práci oceníte skvělou přenosnost a snadné použití – od funkčnosti skeneru ihned po zapojení po uživatelsky přívětivý software. Je přitom jedno, zda jste zkušený uživatel, nebo nováček v oblasti 3D snímání. EinScan HX využijete naplno od prvního dne. K ergonomii celého řešení přispívá inovovaný tvar zařízení i jeho hmotnost – pouhých 710 gramů.

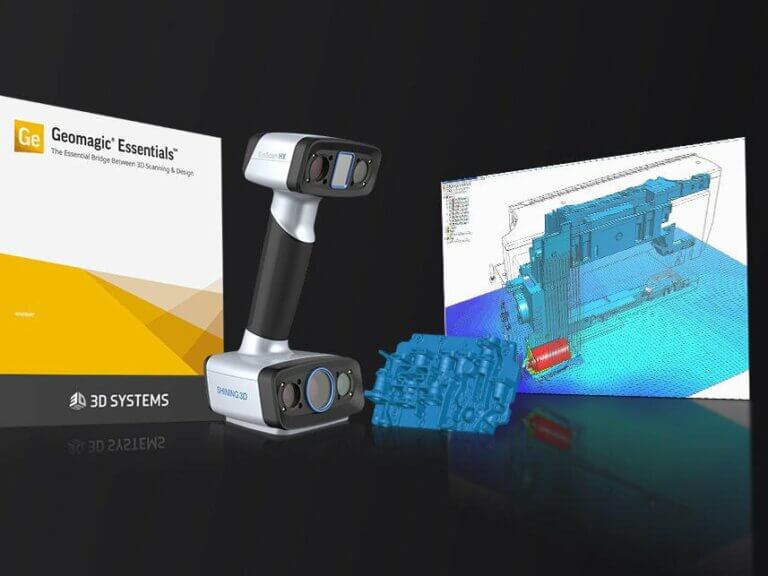

R.E.D. Bundle: vše potřebné pro skenování
Samotný 3D skener by byl neúplným nástrojem bez kvalitního softwaru, který umí nasnímané mračno bodů dále využít. V rámci balíčku R.E.D. Bundle dostanete navíc:
Geomagic Essentials tvoří most mezi 3D skenováním a navrhováním. Zpracovává naskenovaná data způsobem kompatibilním s počítačem podporovým navrhováním (CAD). Jde o ideální řešení ke skenování pro 3D tisk a navazující aplikace reverzního inženýrství.
Solid Edge Shining 3D Edition je novou generací digitální platformy pro inovace. Zahrnuje funkce pro reverzní inženýrství, generativní navrhování a simulace společně s 3D CAD řešením.
Ukázka dat nasnímaných zařízením EinScan HX:
Specifikace
| Model 3D skeneru | EinScan HX | |
|---|---|---|
| Mód snímání | rychlé skenování | laserové skenování |
| Přesnost snímání | až do 0,05 mm | až do 0,04 mm |
| Objemová přesnost | 0,05 + 0,1 mm/m | 0,04 + 0,06 mm/m |
| Rychlost snímání | 1 200 000 bodů/s 20 snímků/s | 480 000 bodů/s 55 snímků/s |
| Frekvence snímání kamery | 55 snímků/s | 55 snímků/s |
| Mód zarovnání | zarovnání obrysů, značek, textury; hybridní zarovnání | zarovnání značek |
| Pracovní vzdálenost | 470 mm | 470 mm |
| Hloubka ostrosti | 200–700 mm | 350–610 mm |
| Max. zorné pole | 420 × 440 mm | 380 × 400 mm |
| Vzdálenost bodů | 0,25–3 mm | 0,05–3 mm |
| Zdroj světla | modré LED | 7 svislých a 7 vodorovných křížících se linií modrého laseru |
| Bezpečnost | bezpečné pro oči | třída I (bezpečné pro oči) |
| Zabudovaná barevná kamera | ano | |
| Snímání textury | ano | ne |
| Připojení | USB 3.0 | |
| Výstupní formáty dat | OBJ; STL; ASC; PLY; P3; 3MF | |
| Rozměry | 108 × 110 × 237 mm | |
| Hmotnost | 710 g | |
| Certifikace | CE, FCC, ROHS, WEEE, KC | |
| Systémové požadavky (doporučené) | operační systém: Windows 10 64bit.; grafická karta: Nvidia GTX1080 a vyšší; video paměť: 4 GB a více; procesor: i7-8700; paměť: 32 GB a více | |
