Shining 3D EinScan Trak
Bezdrátový 3D tracking systém pro velké objekty i jemné detaily
- Bezdrátové skenování velkých objektů bez markerů.
- Dva pracovní režimy – tracking a samostatný ruční 3D skener.
- Tři režimy modrého laseru pro rychlé skenování, jemné detaily a hluboké otvory.
- Rychlost skenování až 2 630 000 bodů/s a rozlišení až 0,05 mm.
Velké objekty i jemné detaily v jednom systému

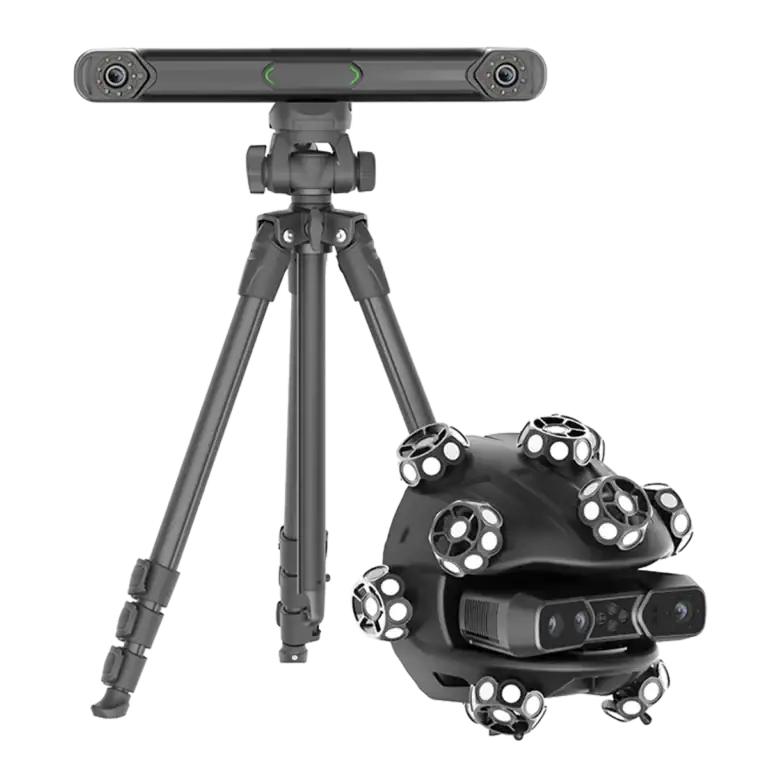

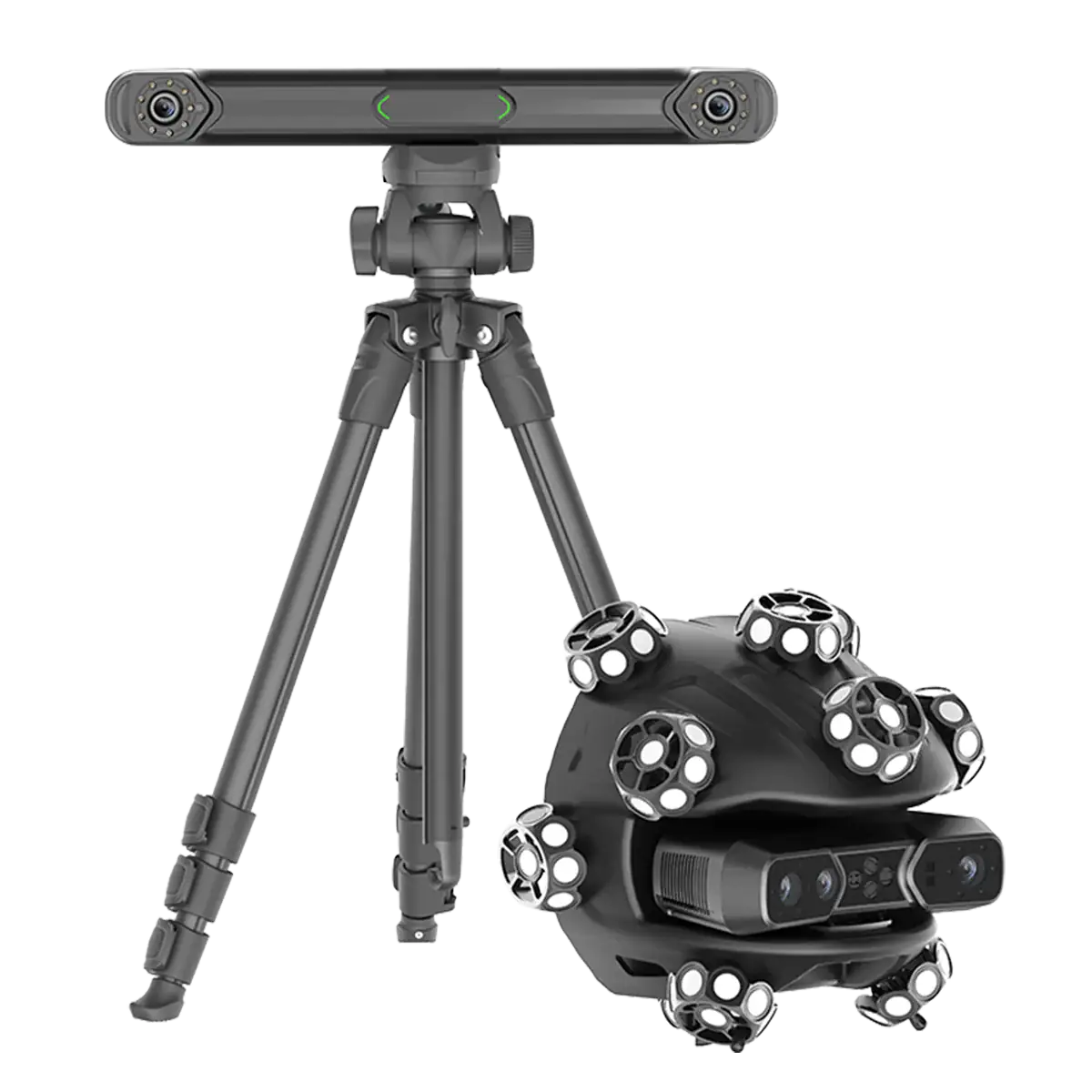

EinScan Trak kombinuje optický tracker s odnímatelným bezdrátovým 3D skenerem. V tracking režimu umožňuje efektivně digitalizovat středně velké až rozměrné objekty bez nutnosti lepit markery přímo na jejich povrch. Skener lze následně odejmout a používat samostatně pro zachycení menších součástí, jemných detailů, hlubokých otvorů nebo obtížně přístupných míst.
Mezi oběma způsoby skenování lze přecházet v rámci jednoho projektu a získaná data spojit do kompletního 3D modelu.
Dva režimy v jednom systému
Tracker a skener spolupracují při snímání velkých objektů. Skener lze zároveň odejmout a používat jako samostatný bezdrátový ruční 3D skener.
Rychlé skenování
Rychlost snímání až 2 630 000 bodů za sekundu umožňuje efektivní digitalizaci rozsáhlých ploch a urychluje práci na větších projektech.
Bez markerů
Tracking režim nevyžaduje umisťování referenčních markerů na skenovaný objekt. U povrchů s dostatečně výraznou geometrií je možné pracovat bez markerů i v ručním režimu.
Od velkých ploch po jemné detaily
Tři režimy modrého laseru umožňují přizpůsobit skenování konkrétnímu úkolu – od rychlého snímání až po zachycení hran, jemných detailů a hlubokých otvorů.
Jeden systém, dva pracovní režimy
EinScan Trak spojuje dva různé způsoby 3D skenování do jednoho systému.

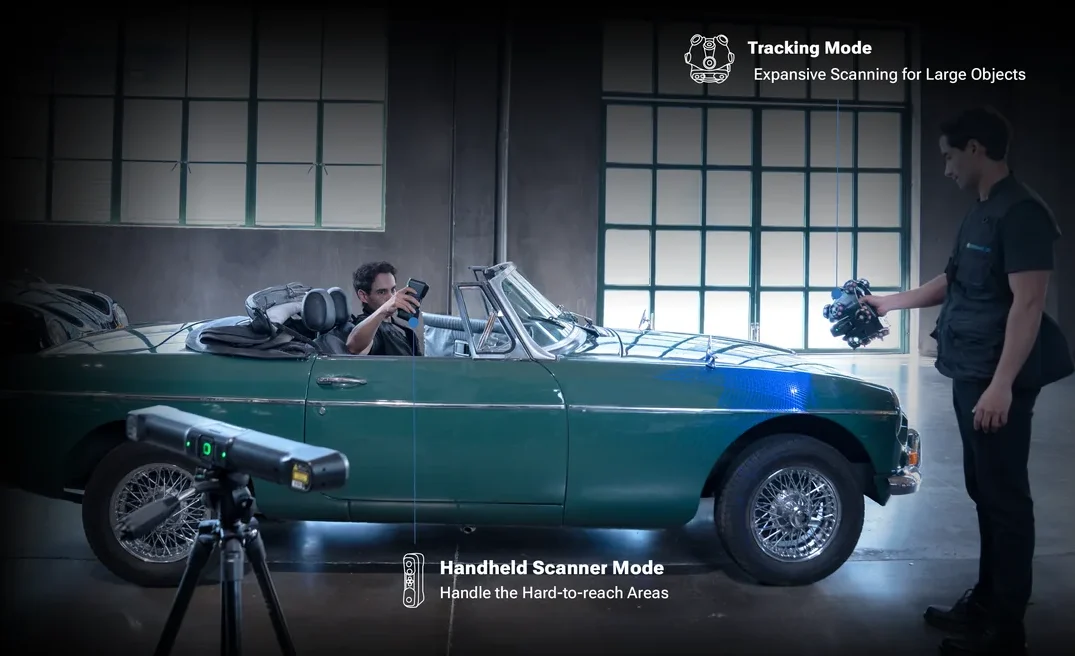

V tracking režimu pracuje skener společně s optickým trackerem. Tracker sleduje polohu skeneru pomocí reflexních značek umístěných přímo na skeneru, takže není nutné polepovat samotný objekt. Tento režim je vhodný především pro středně velké a rozměrné objekty, například automobilové karoserie, lodě nebo větší průmyslové díly.
Pro detailnější práci lze skener odejmout a používat jako samostatný bezdrátový ruční 3D skener. Snadněji se tak dostanete k menším součástem, hlubokým dutinám, úzkým prostorům a dalším obtížně přístupným místům.
Bezdrátové skenování až do vzdálenosti 4 metrů
EinScan Trak podporuje bezdrátový i kabelový provoz. Při bezdrátovém skenování využívá připojení Wi-Fi 6, takže se uživatel může volně pohybovat kolem rozměrných objektů bez omezení datovými kabely.
V tracking režimu systém pracuje ve vzdálenosti 800 až 4 000 mm a nabízí trackingový objem až 15 m³.
- Bezdrátový přenos dat přes Wi-Fi 6.
- Pracovní vzdálenost trackeru až 4 metry.
- Výdrž až 5,5 hodiny v tracking režimu.
- Vyměnitelné baterie pro delší práci v terénu.
EinScan Trak je navržen také pro práci v náročnějších podmínkách. Dokáže snímat černé a reflexní povrchy, kovové součásti nebo automobilová kola a pracovat venku při intenzitě okolního světla až 110 000 lux.
Bez markerů a rychlost až 2,63 milionu bodů za sekundu
Příprava velkých objektů před 3D skenováním může být časově náročná zejména kvůli lepení referenčních markerů. EinScan Trak tento krok v tracking režimu eliminuje – tracker sleduje samotný skener a markery není nutné umisťovat přímo na skenovaný objekt.
U objektů s dostatečně výraznými a neopakujícími se geometrickými prvky lze bez markerů pracovat také se samostatným ručním skenerem. Skener využívá charakteristické prvky povrchu pro sledování a zarovnávání získaných dat.
Výsledkem je rychlejší příprava a plynulejší pracovní postup, který doplňuje rychlost skenování až 2 630 000 bodů za sekundu.
Tři režimy modrého laseru
EinScan Trak nabízí tři specializované režimy laserového skenování.

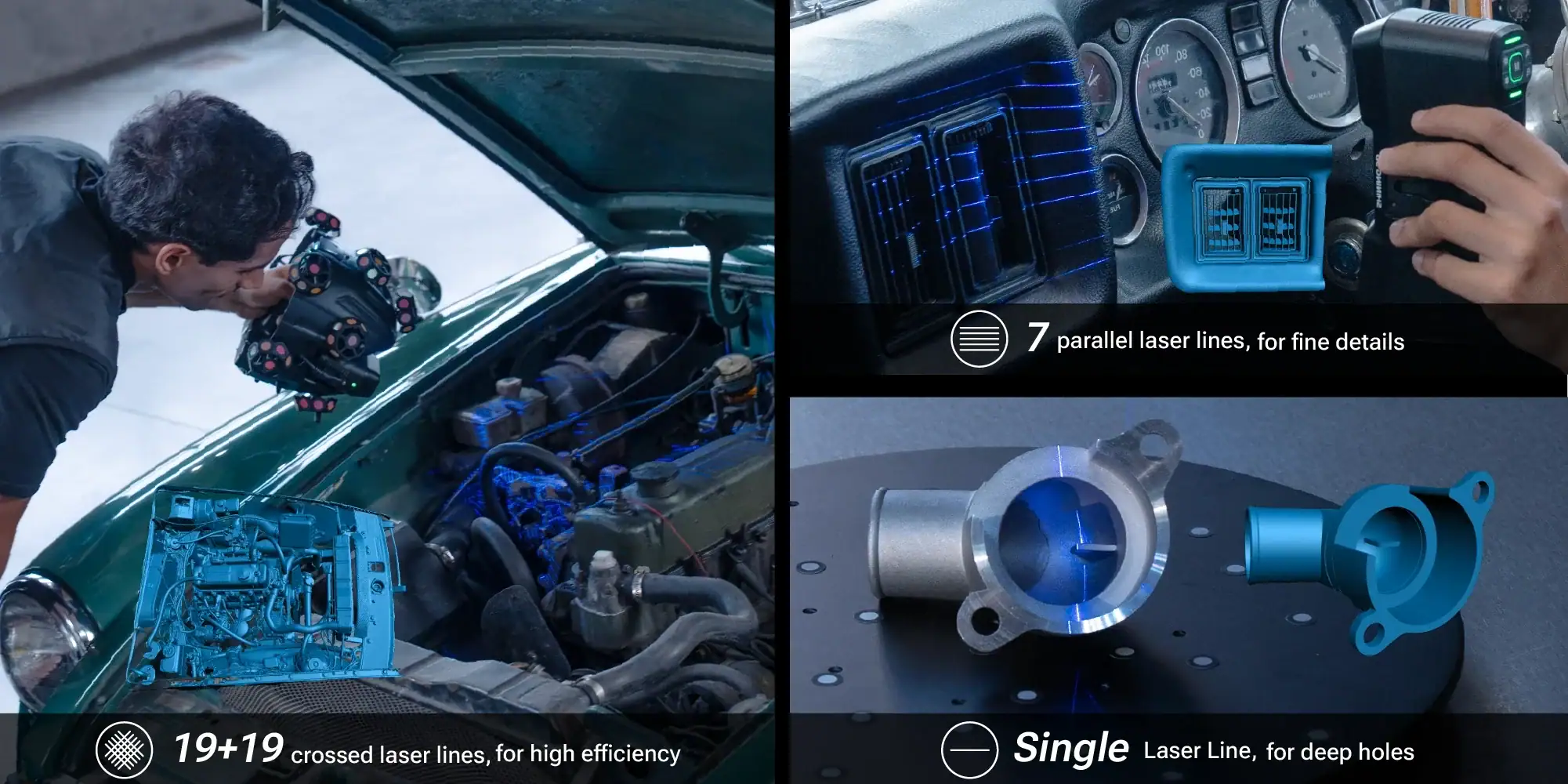

19 + 19 křížových laserových linií
Režim určený pro rychlé a efektivní zachycení větších ploch. Vysoký počet laserových linií umožňuje získat více dat během jednoho snímku a urychluje digitalizaci rozměrných objektů.
7 paralelních laserových linií
Režim pro přesnější zachycení hran, kontur a jemných povrchových detailů. Vhodný je například pro mechanické díly, reverzní inženýrství a další úlohy, kde je důležitá kvalita detailu.
1 laserová linie
Samostatná laserová linie umožňuje snímat hluboké otvory, úzké drážky, vnitřní struktury a další složitě přístupnou geometrii.
Velké plochy a jemné detaily v jednom 3D modelu
Při jednom projektu není nutné volit mezi rychlostí a detailem. EinScan Trak umožňuje kombinovat data z trackingového a ručního režimu i jednotlivých laserových režimů.

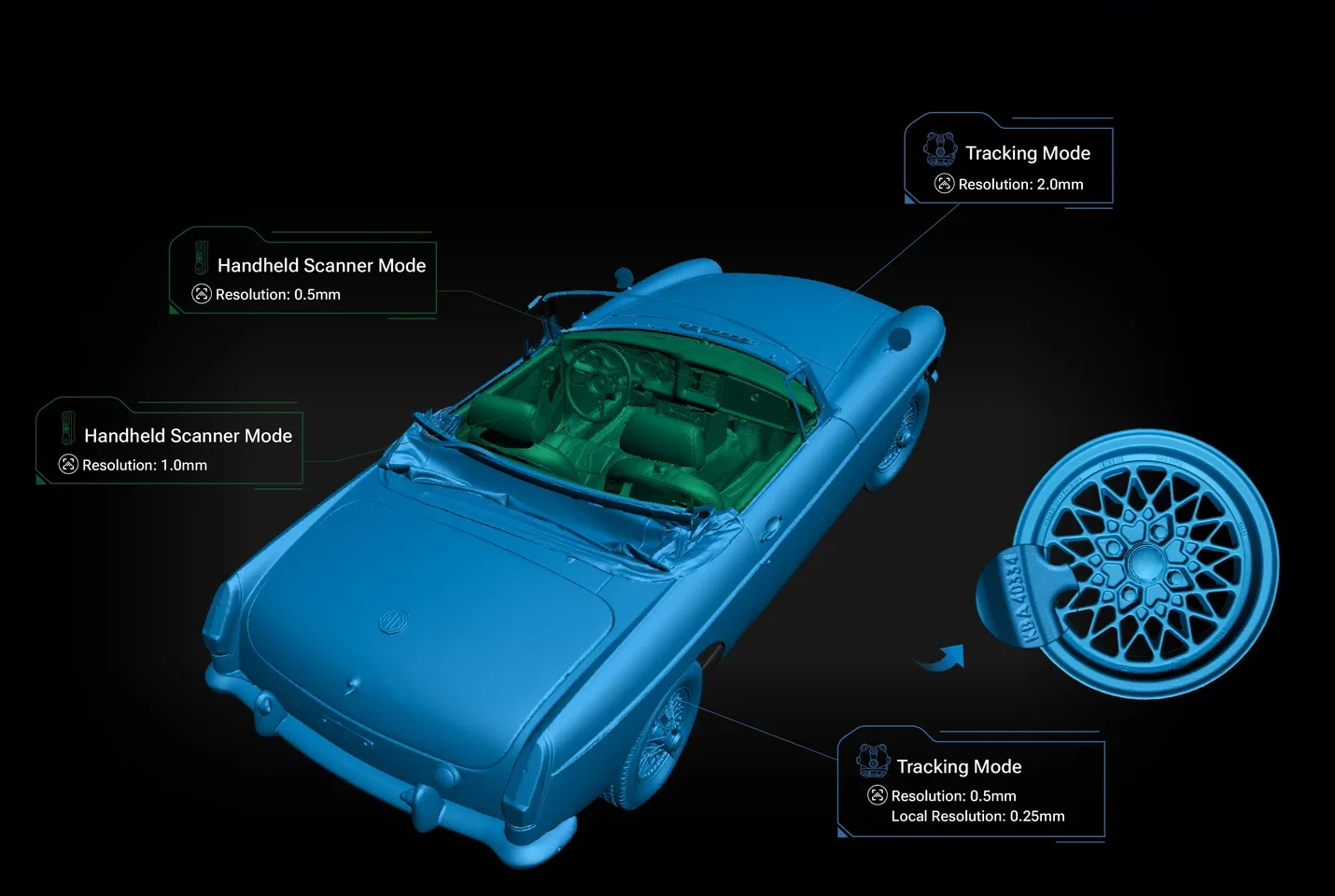

Rozměrný objekt lze nejprve rychle naskenovat pomocí trackeru a následně vybrané oblasti zachytit ručním skenerem ve vyšším rozlišení. Funkce lokálního rozlišení umožňuje zvýšit úroveň detailu pouze tam, kde je skutečně potřeba. Nejvyšší dostupné rozlišení dosahuje 0,05 mm.
Data lze následně spojit do jednoho konzistentního 3D modelu. Integrovaná 5MP kamera navíc umožňuje společně s geometrií zachytit také barevnou texturu objektu.
Užitečný napříč odvětvími
Kombinace bezdrátového trackingu, samostatného ručního skeneru a tří režimů modrého laseru umožňuje EinScan Trak využívat od digitalizace velkých objektů až po detailní snímání jednotlivých součástí.
Strojírenství a reverzní inženýrství

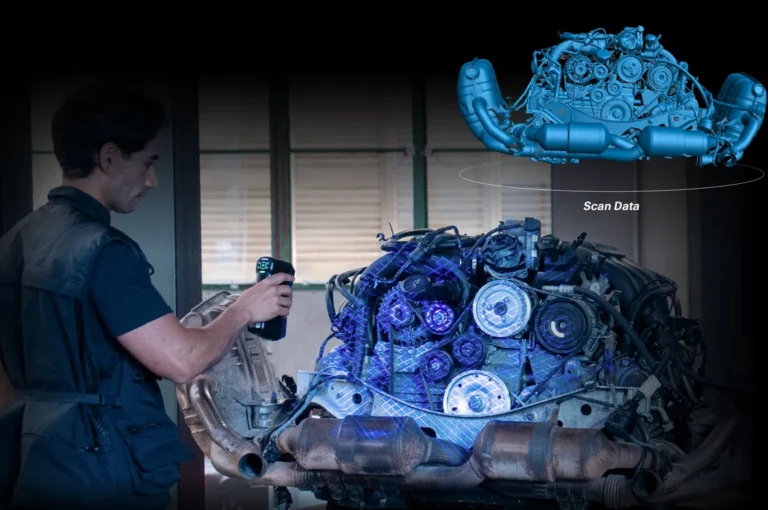

EinScan Trak umožňuje rychle získat kompletní 3D data mechanických dílů, strojních součástí i větších sestav. Křížové laserové linie urychlují zachycení celého objektu, zatímco paralelní nebo samostatná laserová linie pomáhá při snímání jemných detailů, hran, otvorů a složitější geometrie.
Ve spojení se softwarem řady EXModel lze naskenovaná data dále využít pro tvorbu CAD podkladů, rekonstrukci geometrie a reverzní inženýrství.
Automobilový průmysl a doprava
Tracking bez markerů a velký pracovní rozsah usnadňují digitalizaci automobilových karoserií a dalších rozměrných dílů. Ruční režim následně umožňuje detailně zachytit jednotlivé součásti nebo obtížně dostupná místa.
EinScan Trak je vhodný například pro úpravy vozidel, vývoj příslušenství, obnovu historických automobilů, kontrolu dílů nebo tvorbu digitálních podkladů pro další konstrukční práci.
Digitalizace, kultura a výzkum
Skenování bez nutnosti lepit markery přímo na objekt je výhodné také tam, kde není vhodné nebo možné zasahovat do povrchu předlohy.
Díky 5MP kameře pro snímání textury lze společně s přesnou geometrií zachytit také vzhled a barvu objektu. EinScan Trak tak nachází uplatnění při digitalizaci kulturního dědictví, uměleckých předmětů, muzejních sbírek, ve vzdělávání, výzkumu nebo při tvorbě digitálních modelů pro AR a VR.
Specifikace
| Parametr | EinScan Trak |
|---|---|
| Pracovní režimy | Tracking / ruční 3D skener |
| Technologie skenování | Modrý laser |
| Laserové režimy | 19 + 19 křížových linií / 7 paralelních linií / 1 laserová linie |
| Rozlišení | 0,05–10 mm |
| Objemová přesnost | až 0,1 mm |
| Rychlost skenování | až 2 630 000 bodů/s |
| Pracovní vzdálenost – tracking | 800–4 000 mm |
| Pracovní vzdálenost – ruční skener | 100–500 mm |
| Max. zorné pole – tracking | 4 796 × 4 174 mm při 4 000 mm |
| Max. zorné pole – ruční režim | 547 × 463 mm při 500 mm |
| Trackingový objem | 15 m³ |
| Kamery trackeru | 2× 5 MP |
| Kamery skeneru | 2× 2 MP hloubkové + 1× 5 MP pro texturu |
| Výstupní formáty | STL, OBJ, PLY, 3MF, ASC |
| Laserová třída | Class 2 |
| Provozní teplota | −10 až 40 °C |
| Výdrž – tracking režim | až 5,5 hodiny |
| Výdrž – ruční režim | až 3,5 hodiny |
| Hmotnost trackeru | 1,02 kg |
| Hmotnost skeneru v tracking sestavě | 1,46 kg |
| Hmotnost ručního skeneru | 0,48 kg |
| Certifikace | CE, FCC, RoHS, WEEE, FDA, SRRC, IP50 |
