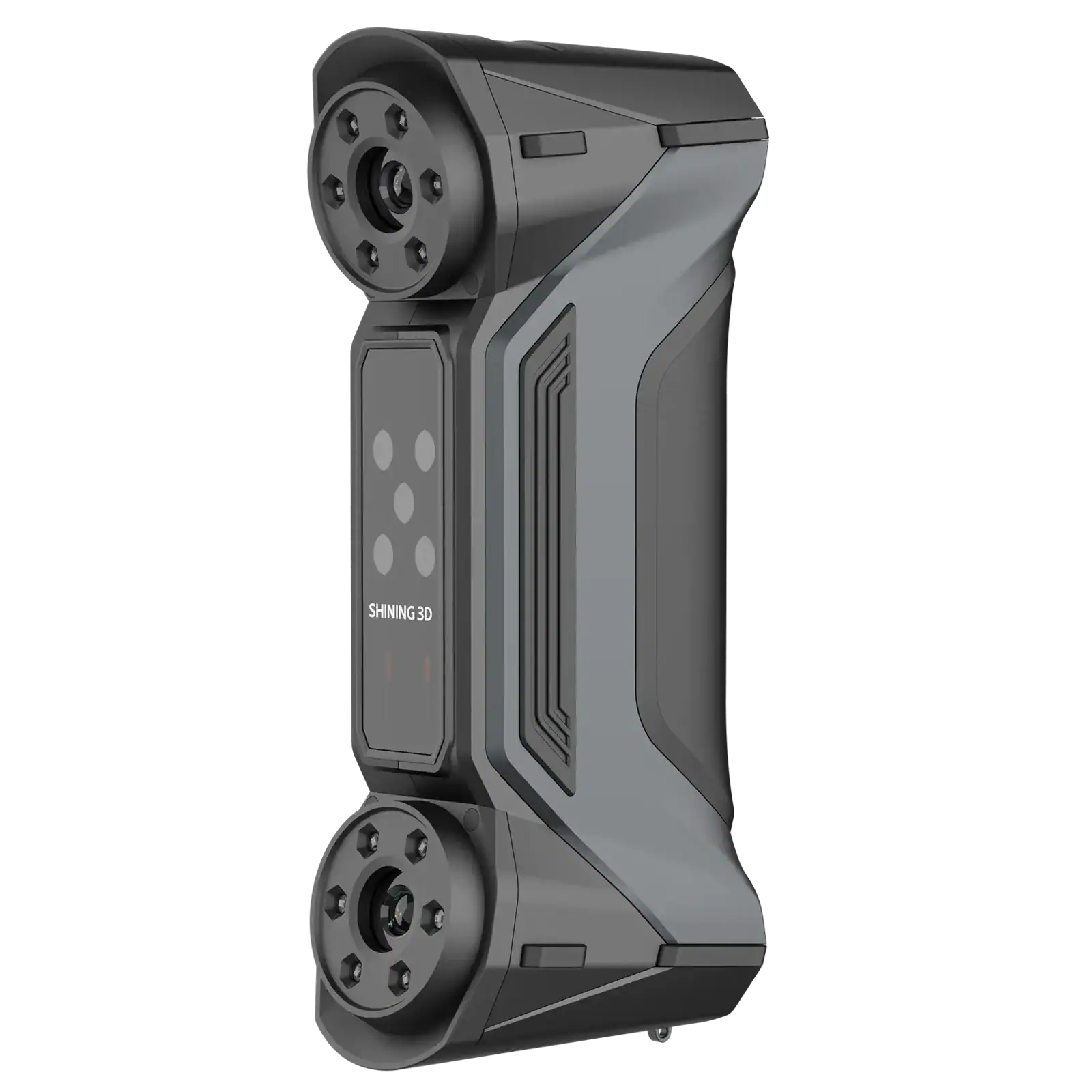

Shining 3D FreeScan Combo+ Wireless
Bezdrátový multifunkční metrologický 3D skener s více zdroji světla
- Bezdrátové metrologické 3D skenování s rychlým a stabilním přenosem dat prostřednictvím Wi-Fi 7.
- Kombinace modrého laseru a infračerveného světla pro různé typy měřených objektů.
- Pět pracovních režimů včetně integrované videofotogrammetrie VPG pro skenování rozměrných dílů.
- Využití při průmyslové inspekci, kontrole kvality, reverzním inženýrství a měření přímo ve výrobě.
Bezdrátové 3D skenování pro průmyslovou metrologii
FreeScan Combo+ Wireless kombinuje bezdrátový provoz přes Wi-Fi 7, více režimů modrého laseru a infračervené skenování bez markerů. Kompaktní skener s hmotností 550 g je navržený pro kontrolu kvality, reverzní inženýrství i měření rozměrných nebo obtížně přístupných dílů.

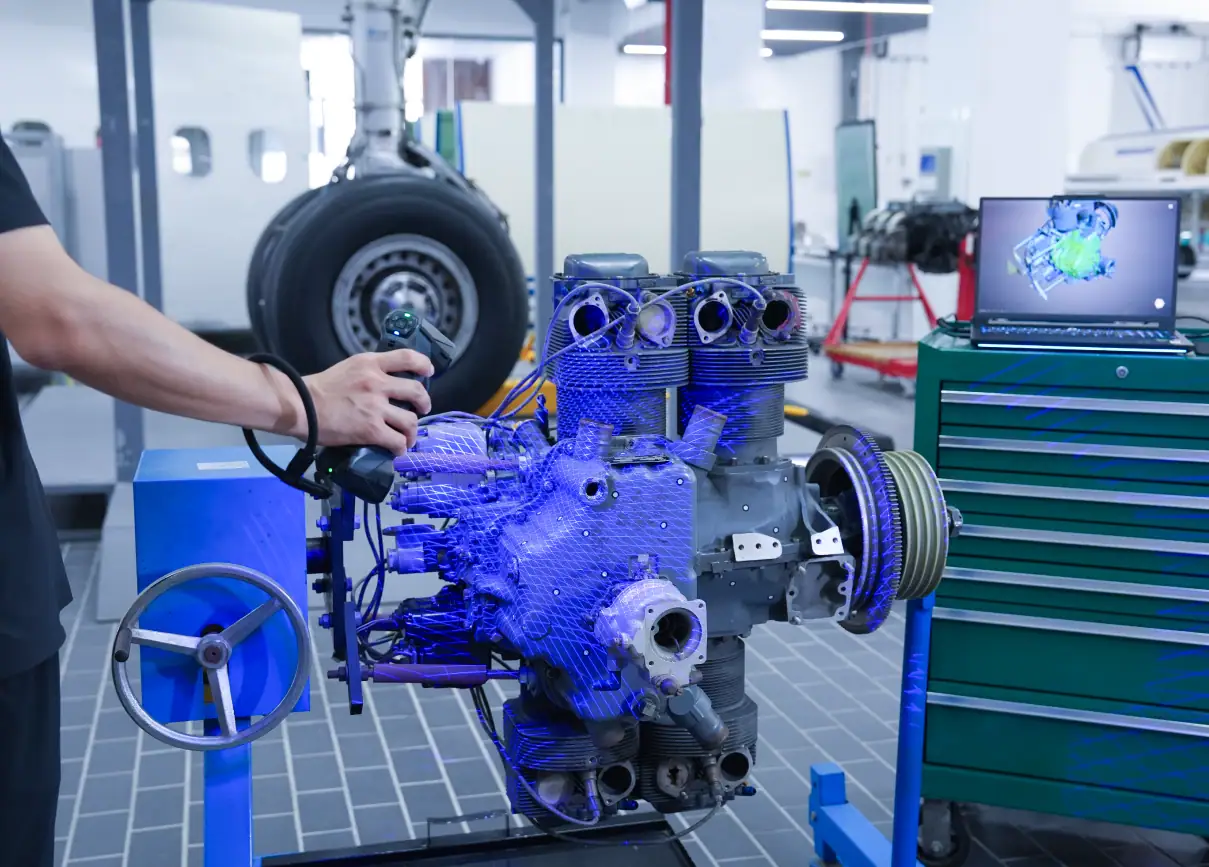

Pět režimů pro různé typy měření
Pro rychlé snímání velkých ploch využívá 93 modrých laserových linií, pro detailní měření 25 paralelních linií a pro hluboké otvory jednu samostatnou laserovou linii. Infračervený režim umožňuje skenování bez markerů a režim VPG je určený pro měření rozměrných objektů.

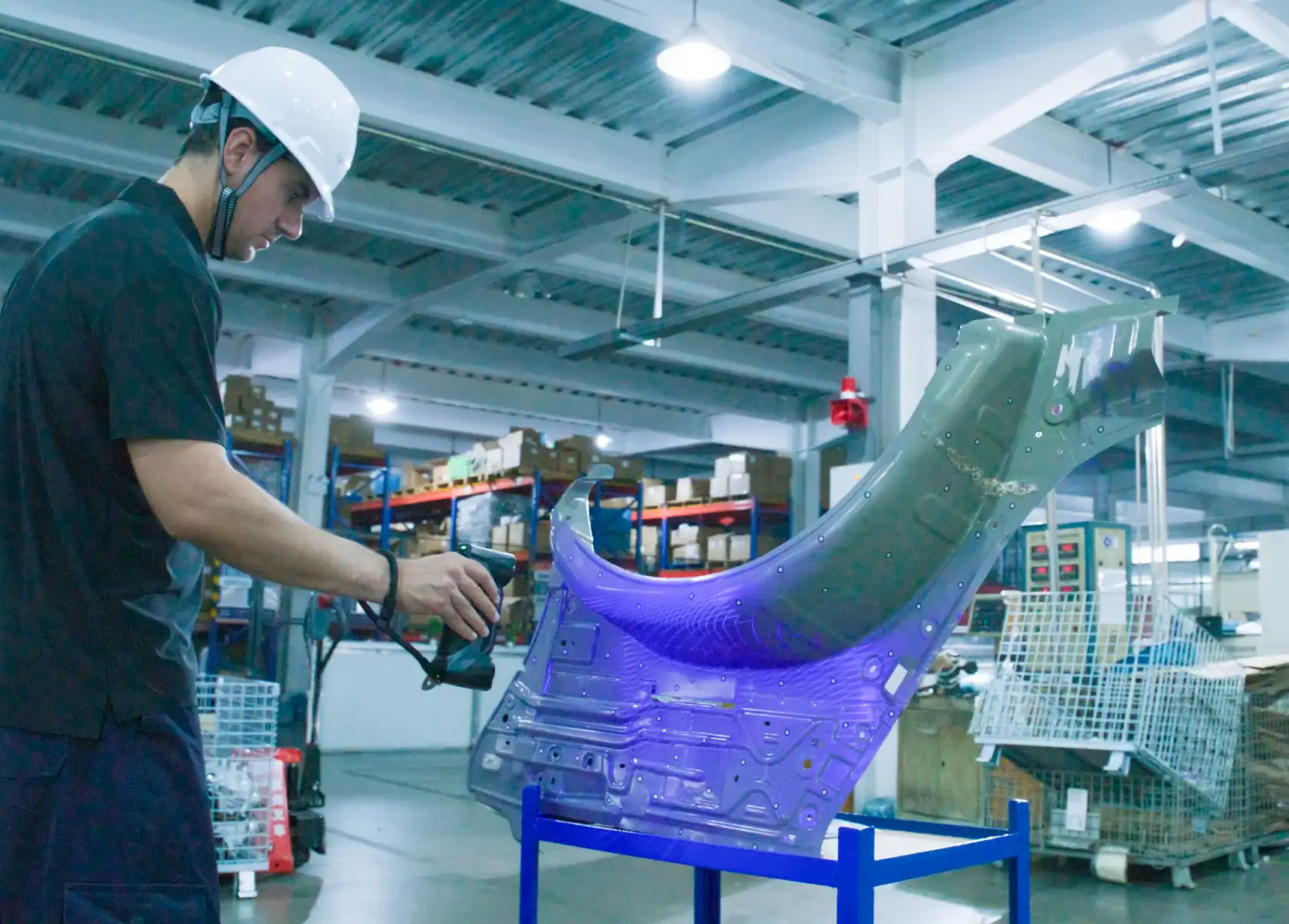

Bezdrátový provoz a vysoká produktivita
Wi-Fi 7 s technologií potlačení rušení zajišťuje stabilní přenos dat ve výrobě, omezených prostorech i venkovním prostředí. Snímková frekvence dosahuje až 180 FPS. Jedna baterie umožňuje až dvě hodiny nepřetržitého skenování a součástí systému jsou tři dobíjecí baterie s rychlonabíjecí stanicí.

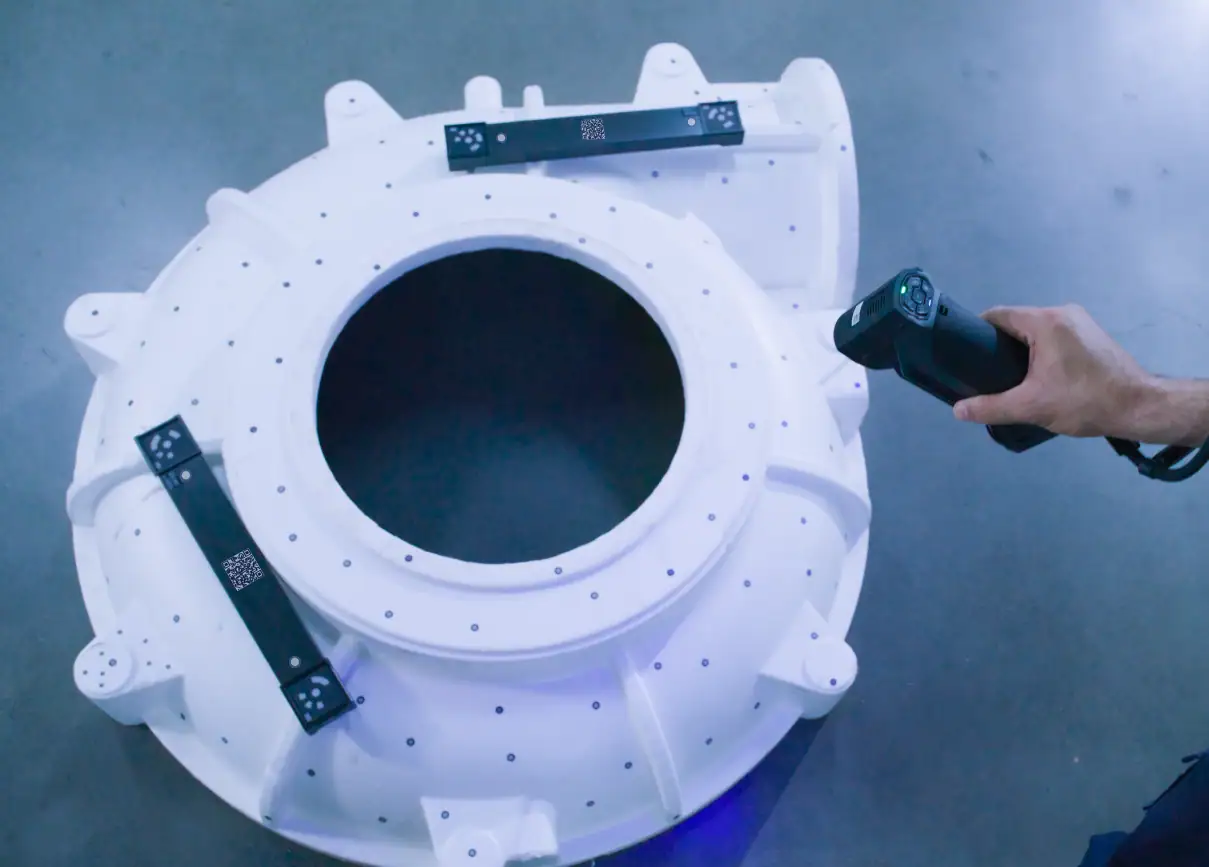

Metrologická kontrola a VPG
Každý skener je kalibrován v laboratoři SHINING 3D akreditované podle ISO/IEC 17025 a jeho měřicí výkon je ověřován podle normy ISO 10360. Integrovaná videofotogrammetrie VPG pomáhá omezovat kumulativní chybu při měření velkých objektů a dosahuje objemové přesnosti až 0,02 mm + 0,015 mm/m.

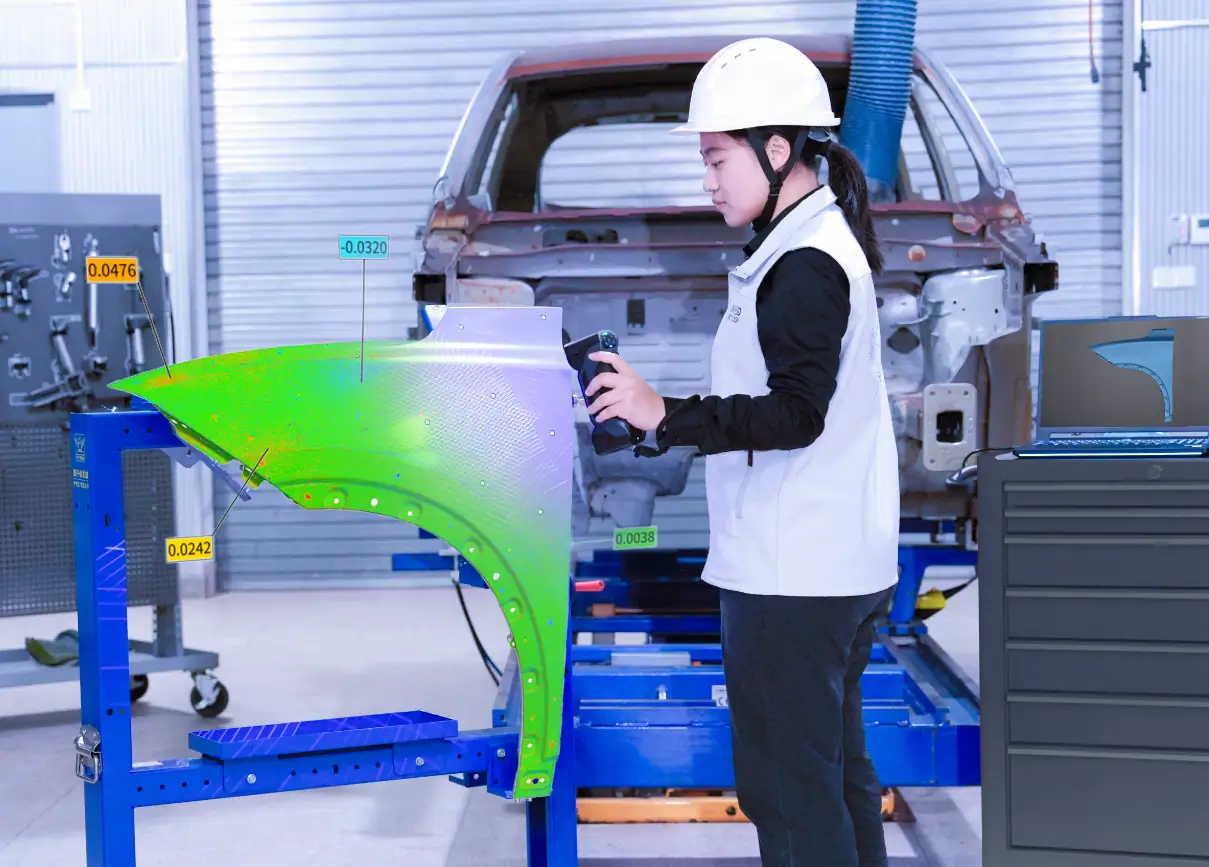

Přímý workflow pro kontrolu kvality
Naskenovaná data lze jedním krokem přenést do softwaru SHINING3D Inspect pro rozměrovou kontrolu, analýzu GD&T, barevné mapy odchylek a automatizované reportování. Skenování a následná inspekce tak mohou tvořit jeden navazující pracovní proces.
Specifikace
| Parametr | FreeScan Combo+ Wireless |
|---|---|
| Zdroj světla | modrý laser + infračervené světlo |
| Rychlé skenování | 93 laserových linií |
| Detailní skenování | 25 paralelních laserových linií |
| Skenování hlubokých otvorů | 1 laserová linie |
| Infračervený režim | rychlé skenování bez referenčních značek |
| VPG | integrovaná videofotogrammetrie |
| Rychlost snímání | až 9 106 000 bodů/s |
| Přesnost snímání | až 0,02 mm |
| Objemová přesnost | 0,02 + 0,03 mm/m |
| Objemová přesnost s VPG | 0,02 + 0,015 mm/m |
| Max. zorné pole – laser | 580 × 650 mm |
| Max. zorné pole – IR | 830 × 700 mm |
| Vzdálenost bodů | 0,01–10 mm |
| Připojení | bezdrátové / kabelové |
| Bezdrátová technologie | Wi-Fi 7 |
| Výdrž baterie | až 2 hodiny nepřetržitého skenování |
| Rozměry | 189 × 81 × 53 mm |
| Hmotnost | 550 g |
| Certifikace | CE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Ověření měření | ISO 10360, testováno v laboratoři akreditované podle ISO/IEC 17025 |
| Operační systém | Windows 10/11 Pro, 64bit. |
