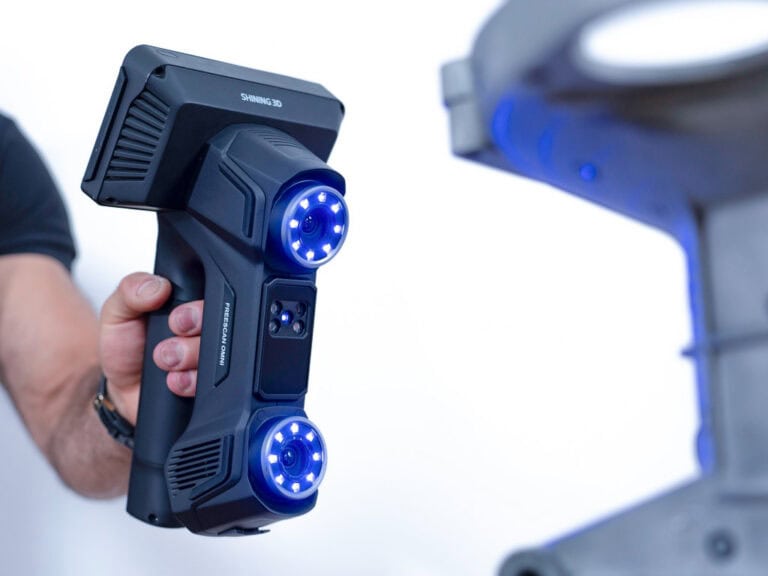

Shining 3D FreeScan Omni
Nezávislý metrologický 3D skener pro přesnou inspekci
- Kontrolní skenování prováděné přímo ve skeneru.
- Samostatné, bezdrátové řešení.
- Kontrolní modul s certifikací PTB.
- Více režimů a vysoký výkon.
Rozměrové inspekce, kdekoli je potřebujete
Od kontrol ve výrobě přes měření v metrologické laboratoři až po práci v terénu – FreeScan Omni přináší konzistentní výkon všude, kde to potřebujete.
Bezdrátový a nezávislý
Kontrolní skenování přímo na skeneru
Certifikovaný inspekční modul
Metrologická přesnost
Zabudovaná video fotogrammetrie
Modrý laser a IR VCSEL
Metrologická kontrola přímo ve skeneru
Od skenování a tvorby sítě až po inspekci a generování reportů – každý krok je hladce proveden přímo ve skeneru. Díky předem nastaveným šablonám a intuitivnímu rozhraní mohou operátoři jednoduše naskenovat díl a okamžitě získat konzistentní zprávy o kvalitě, takže je kontrola kvality efektivním a snadno škálovatelná.
- Vestavěný software s certifikací PTB
- Automatizované a intuitivní inspekce
- Snadné vytváření reportů a export dat
Kontrola kvality v terénu i laboratoři
- Certifikovaná metrologická přesnost: Zajišťuje spolehlivou objemovou přesnost 0,02 + 0,03 mm/m pro důvěryhodné a opakovatelné výsledky měření.
- Vysoce výkonný procesor: Díky výkonnému výpočetnímu modulu, který umožňuje rychlé 3D skenování a zpracování dat, se výrazně zvyšuje efektivita celého postupu snímání.
Video fotogrammetrie (VPG)
FreeScan Omni využívá patentovanou technologii video fotogrammetrie (VPG) společnosti Shining 3D, díky které nepotřebujete využívat kódované značky. Spojení fotogrammetrické technologie s kalibrační tyčí umožňuje ověřování značek v reálném čase pomocí videozáznamu. Je tak zajištěna stálá objemová přesnost a zjednodušuje se i nastavení pro efektivní skenování velkých objektů.
Výkon bez omezení
FreeScan Omni nabízí zcela bezdrátové řešení – bez napájecích a datových kabelů. Skenování, zpracování dat i inspekce probíhají kompletně v zařízení. Odnímatelné bateriové moduly umožňují výměnu bez přerušení provozu.
Napájení a Wi-Fi v jednom doku
- Rychlé dobití: vždy připraven k práci.
- Automatické nastavení sítě: stačí jednou připojit dokovací stanici.
Více režimů skenování pro využití v průmyslu
- Režim vysokorychlostního skenování: 93 laserových linií pro celkové snímání objektu.
- Režim detailního skenování: 25 paralelních laserových linií pro precizní zachycení detailů.
- Režim hlubokých kapes: 1 laserová linie pro těžko přístupná místa.
- Režim IR rychlého skenování: rychlé snímání bez nutnosti použití značek.
Automobilový průmysl
FreeScan Omni je navržen pro vynikající přizpůsobivost, snadno zvládá širokou škálu typů povrchů, včetně těch vysoce odrazivých a černých. Jeho pokročilý infračervený (IR) režim dále zvyšuje flexibilitu tím, že umožňuje skenování bez značek, což z tohoto skeneru činí vysoce univerzální řešení.
Stavební stroje
FreeScan Omni byl navržen pro náročné prostředí, vyniká v aplikacích pro stavební stroje, kde poskytuje vysoce přesné a samostatné skenování složitých konstrukčních prvků a zvyšuje efektivitu a přesnost přímo na staveništi.
Energetika a těžký průmysl
Tento univerzální skener, který není omezen kabely ani notebooky, umožňuje snadnou mobilitu mezi pracovišti. Je vybaven 5,5palcovým dotykovým displejem a dobíjecími bateriemi, poskytuje efektivní a uživatelsky přívětivé skenování přímo v terénu.
Výrobní stroje a zařízení
V oblasti výrobních strojů přináší FreeScan Omni vysoce přesné a samostatné skenování složitých strojních součástí, což zefektivňuje kontrolu kvality a urychluje postupy reverzního inženýrství. To vše bez nutnosti použití externích kabelů nebo notebooků.
Výrobky nasnímané pomocí FreeScan Omni
Software pro FreeScan Omni
Pokročilý software pro plynulé 3D měření
Inspekční modul
Integrovaný kontrolní modul, certifikovaný PTB, pro spolehlivou a vysoce kvalitní kontrolu v plném rozsahu.
Zobrazení sítě v reálném čase
Zobrazuje data sítě v reálném čase během skenování. Zvyšuje tak vizuální kvalitu a šetří čas při pozdějším vytváření sítě.
Rozeznání obrysů díky AI
Inteligentní detekce hranic umožňuje rychlé a přesné skenování a měření oblých i hranatých otvorů a poskytuje vysoce přesné údaje o otvorech.
Vysoké zaostření
Snímá vylepšená, vysoce detailní data v konkrétních oblastech skenu podle potřeby.
Kompatibilní aplikace: Shining 3D Inspect pro 3D inspekci, PolyWorks, Geomagic Control X, BlueStar Mapping pro mapování textur, Geomagic Design X.
Specifikace
| Model 3D skeneru | FreeScan Omni |
|---|---|
| Vysokorychlostní 3D skenování | 93 laserových linií / VCSEL |
| Detailní skenování | 25 laserových linií |
| Skenování hlubokých děr | 1 laserová linie |
| VPG | kódované značky nejsou potřeba |
| Přesnost | 0,02 mm |
| Objemová přesnost | 0,02 + 0,03 mm/m |
| Objemová přesnost rozšíření s VPG | 0,02 + 0,015 mm/m |
| Rychlost skenování | 7 619 000 bodů/s |
| Rozlišení | 0,01 až 10 mm |
| Maximální zorné pole | Laser: 580 × 650 mm; IR: 1205 × 1104 mm |
| Pracovní vzdálenost | 830 mm (170 až 1000 mm) |
| Připojení | drátově i bezdrátově |
| Čistá hmotnost | do 1,1 kg |
| Certifikace | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX |
| Zkouška způsobilosti | VDl/VDE 2634 část 3 (certifikováno v laboratoři s certifikací přesnosti podle normy ISO 17025) |
