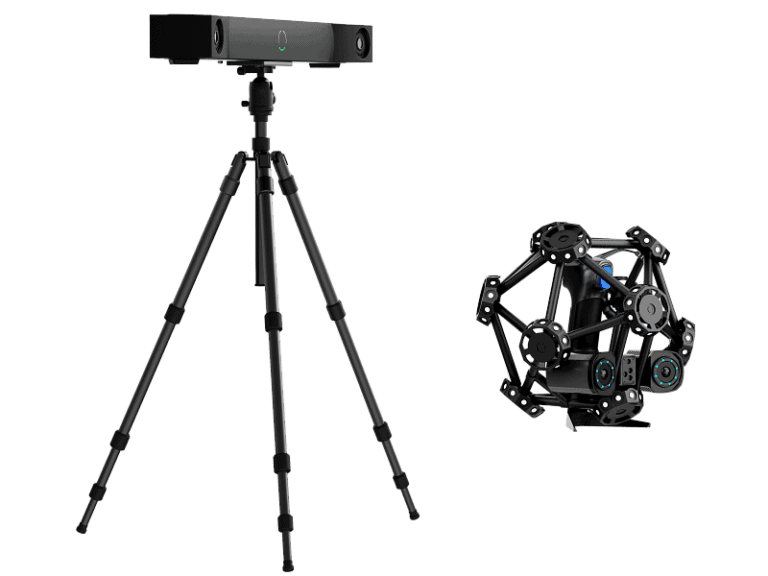

Shining 3D FreeScan Trak Pro2
Optické 3D měření a dynamické sledování bez značek
- Pokročilý metrologický nástroj pro rychlé, přesné a opakovatelné kontroly různých dílů a povrchů.
- Při skenování nepotřebujete umísťovat značky na snímané povrchy.
- Přesnost až 0,023 mm, skenování vysokou rychlostí až 3 070 000 bodů za sekundu, certifikace ISO 17025.
- Ideální řešení pro kontrolu kvality a 3D inspekci.
Přesné, dynamické snímání, při kterém se obejdete bez značek
Lišta FreeTrak dynamicky sleduje skener TE25 díky terčům, aniž by bylo nutné ručně umisťovat značky na skenovaný objekt. Tento bezznačkový provoz šetří čas a postup 3D skenování je díky němu mnohem plynulejší.
Přenosný optický souřadnicový měřicí systém FreeScan Trak Pro2 je ideální metrologický nástroj pro kontrolu kvality a 3D inspekci. Díky vysoké přesnosti a opakovatelnosti umožňuje rychlou a přesnou kontrolu různých typů dílů a povrchů.
Ve spojení s volitelnou sondou FreeProbe mohou uživatelé hladce začlenit kontaktní snímání do postupu optického skenování, a tím si zrychlit a usnadnit postup celé kontroly.
Všestranné režimy 3D skenování
50 křížových laserových linií pro rychlé a velmi přesné skenování.
7 paralelních laserových linií pro částečné HD skenování extrémně jemných detailů.
Jednoduchá laserová linie pro hloubkové skenování otvorů (poměr průměru a hloubky otvoru 1:4).
Podporuje jak optické sledování, tak skenování značek.
Metrologická přesnost
FreeScan Trak Pro2 přináší metrologickou úroveň skenování s výjimečnou přesností dosahující až 0,023 mm.
* Na základě VDl/VDE 2634 se chyba rozteče sfér posuzuje pomocí sledovatelných délkových artefaktů a značek měřením na různých místech a v různých orientacích v pracovním objemu v přesné laboratoři certifikované podle normy ISO/IEC 17025:2017 s teplotou prostředí 20 ± 0,5 °C při 40% až 60% relativní vlhkosti.

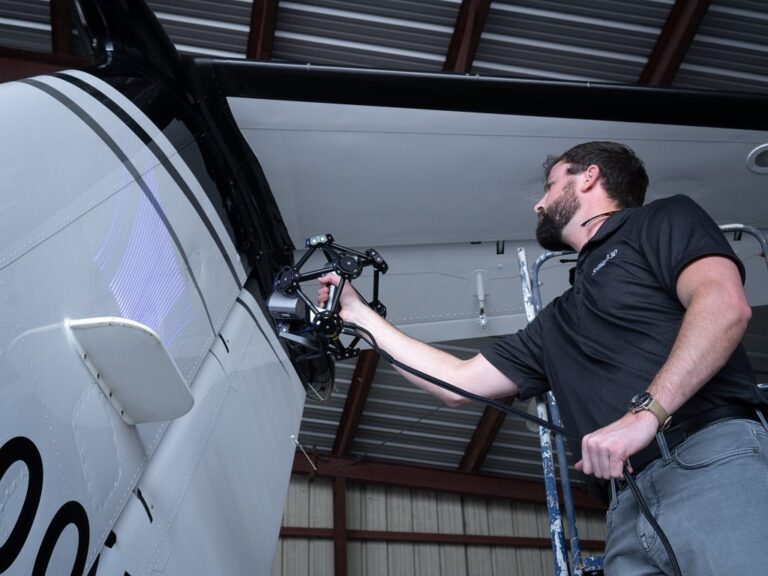

Velký rozsah měření
Široký a rozšiřitelný rozsah snímání u řešení FreeScan Trak Pro2 umožňuje měřit široké spektrum objemů a povrchů, aniž by byla ohrožena přesnost nebo bylo nutné provádět tradiční přemístění v průběhu skenování.
Robustní software, kvalitní vizualizace dat
Uživatelsky přívětivý a přehledný software zobrazuje data sítě v reálném čase – během skenování objektu, čímž šetří čas potřebný k pozdějšímu vytváření sítě v mračnu bodů.
Zda je vzdálenost skenování vhodná, mohou uživatelé určit podle barvy laserových čar promítaných na objekt. K dispozici je také vestavěný indikátor kvality dat pomáhající rozpoznat, které části dat jsou nedostatečné.
Volitelná sonda pro kontaktní měření
Ergonomický design pro snadné uchopení a používání nabízí sonda FreeProbe. Její robustní konstrukce zajišťuje přesnost, multifunkční tlačítko zase snadné ovládání. Integrace s aplikacemi PolyWorks a Control X umožňuje rychlou inspekci.
Specifikace
| Zařízení | FreeScan Trak Pro2 | volitelná sonda FreeProbe | |
|---|---|---|---|
| Přesnost | 0,023 mm | 0,025 mm | |
| Objemová přesnost | 9,6 m3: 0,062 mm 17,6 m3: 0,072 mm |
||
| Objemová přesnost fotogrammetrie | 0,044 mm + 0,012 mm/m | ||
| Rychlost snímání | až 3 070 000 bodů za sekundu | 100 měření za sekundu | |
| Maximální oblast snímání | 650 × 580 mm | – | |
| Vzdálenost bodů | 0,01 až 10 mm | – | |
| Hloubka snímání | 400 mm | – | |
| Doporučená velikosti dílu | 0,1 až 10 m | – | |
| Hmotnost | FreeTrak: 7,2 kg | TE25: 1,47 kg | 0,5 kg |
| Rozměry | FreeTrak: 1079 × 237 × 110 mm | TE25: 281 × 283 × 290 mm | 70 × 150 × 340 mm |
| Zdroj světla | FreeTrak: infračervené LED | TE25: 50 křížových linií laseru, 7 paralelních linií laseru, jediná linie laseru | – |
| Třída laseru | II | ||
| Pracovní vzdálenost | 300 mm | ||
| Připojení | USB 3.0, IEEE802.11n/ac, IEEE802.3ab | ||
| Výstupní formáty | STL, ASC, 3MF | ||
| Pracovní teplota | -10 až +40 °C | ||
| Pracovní vlhkost prostředí (nekondenzující) | 10 až 90 % RH | ||
| Certifikace | CE, FCC, ROHS, WEEE, KC, FDA, UKCA | ||
| Požadovaná konfigurace počítače | operační systém: Windows 10 Pro (64bit.) / Windows 11 Pro (64bit.) | ||
| procesor: 13. generace Intel Core i7-13650HX 2,6 GHz nebo lepší | |||
| grafická karta: nVidia GeForce RTX 4060 nebo lepší | |||
| video paměť: 8 GB a více | |||
| RAM: 64 GB a více | |||
| USB port: USB 3.0 | |||
