Shining 3D OptimScan Q12
3D skener, který šetří čas při každém měření
- Čtyři 12,3MPx kamery a modrý LED zdroj pro detailní zachycení geometrií
- Integrovaná optika bez výměny objektivů pro rychlejší a pohodlnější práci
- Certifikovaná přesnost až 5 mikrometrů pro spolehlivou kontrolu i náročné díly
- Technologie MSF pro přesné snímání hran, rohů a hlubokých děr
- Silné řešení pro kontrolu kvality i reverzní inženýrství
Přesný inspekční systém s vysokým výkonem
OptimScan Q12 je vysoce přesný 3D skener navržený pro metrologickou inspekci, kontrolu kvality a profesionální 3D skenování. Vyniká vysokým výkonem, rychlým snímáním a přesným zachycením detailů i u složitých dílů. Přesnost systému je certifikována do 5 mikrometrů. Díky tomu je ideálním řešením pro náročné průmyslové aplikace.
Dvojitý rozsah skenování

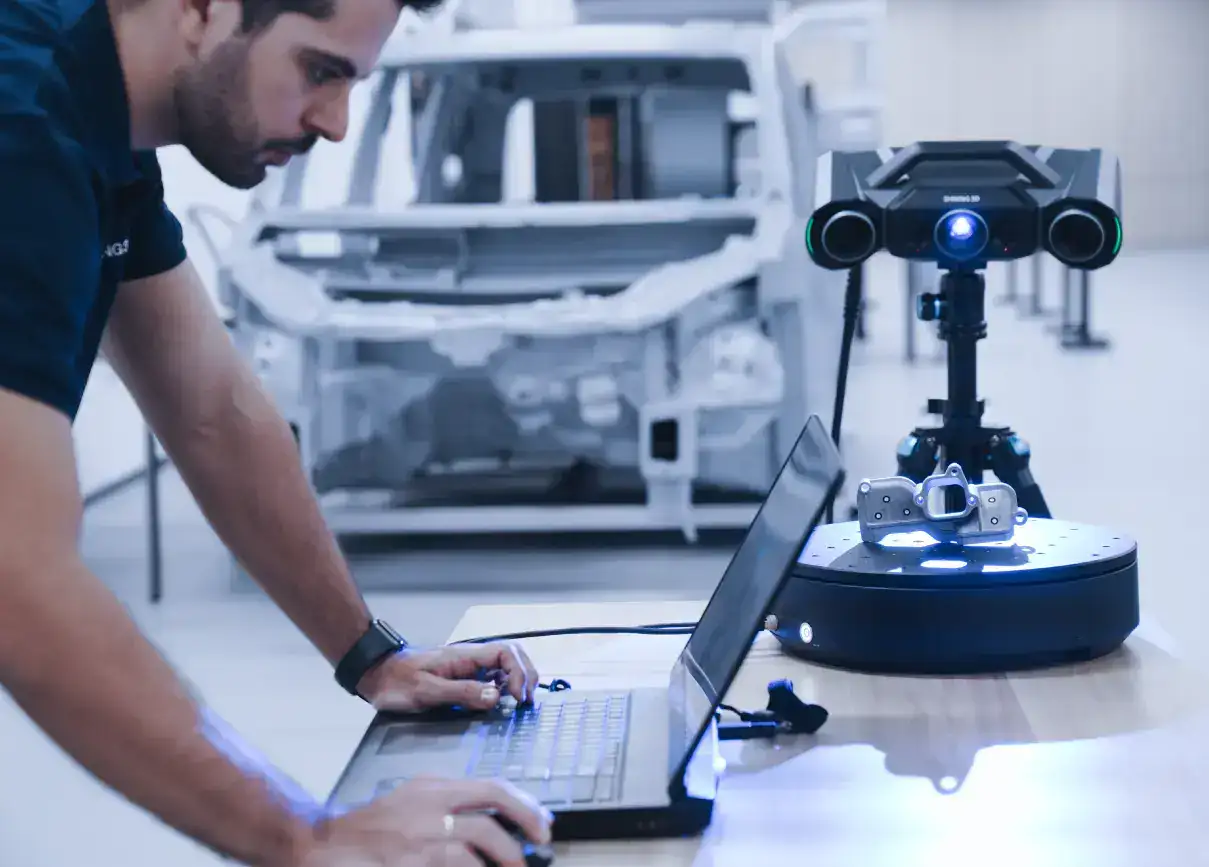

Skener nabízí dva rozsahy skenování, mezi kterými lze přepínat jedním kliknutím. Není potřeba ručně nastavovat clonu ani ohniskovou vzdálenost. Obsluha je tak rychlejší a práce při měření různě velkých dílů jednodušší. Data z obou rozsahů lze navíc plynule spojovat v softwaru. Výsledkem je vysoká efektivita i potřebná úroveň detailu.
Vyšší pokrytí dat

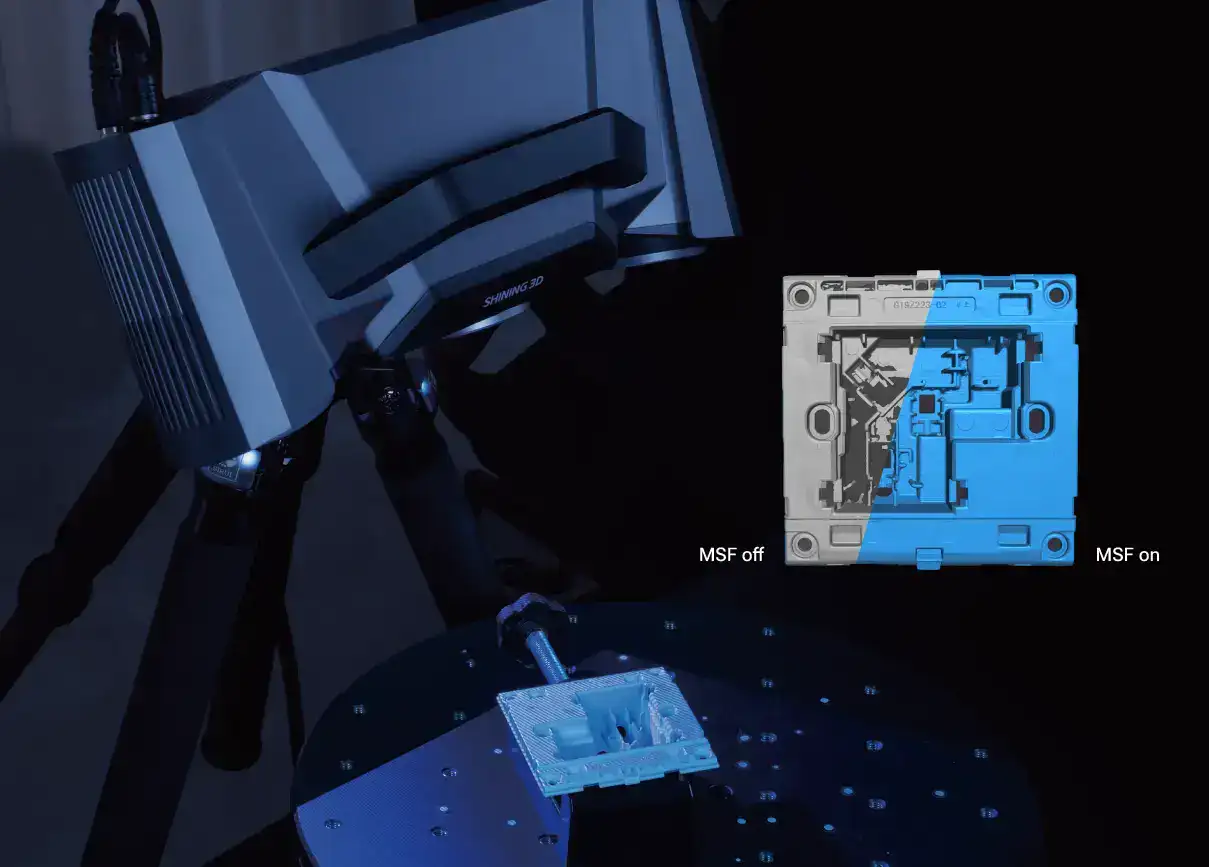

Technologie Monocular-Stereo Fusion (MSF) kombinuje různé způsoby snímání, aby skener získal více dat i z hůře dostupných nebo složitých míst. Výsledkem jsou úplnější a přesnější 3D data. To oceníte zejména při 3D skenování rohů, hran a hlubších děr průmyslových součástí.
Rychlé a adaptivní snímání
Díky vestavěnému dvoučipovému výpočetnímu modulu zvládá řada OptimScan Q rychlé snímání obrazu i efektivní zpracování dat. Pořízení každého snímku trvá méně než 1 sekundu. Systém zároveň podporuje více expozičních režimů včetně inteligentní automatické expozice.
Flexibilní nasazení

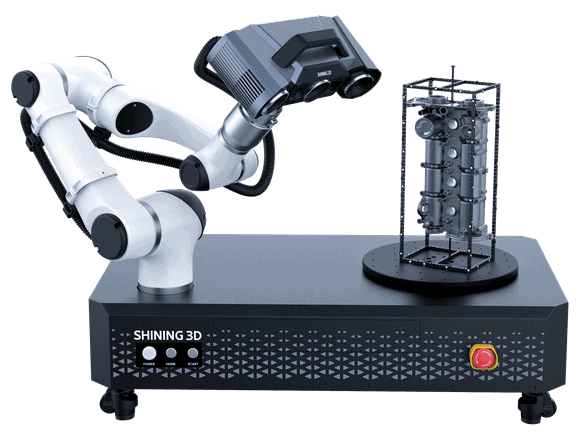

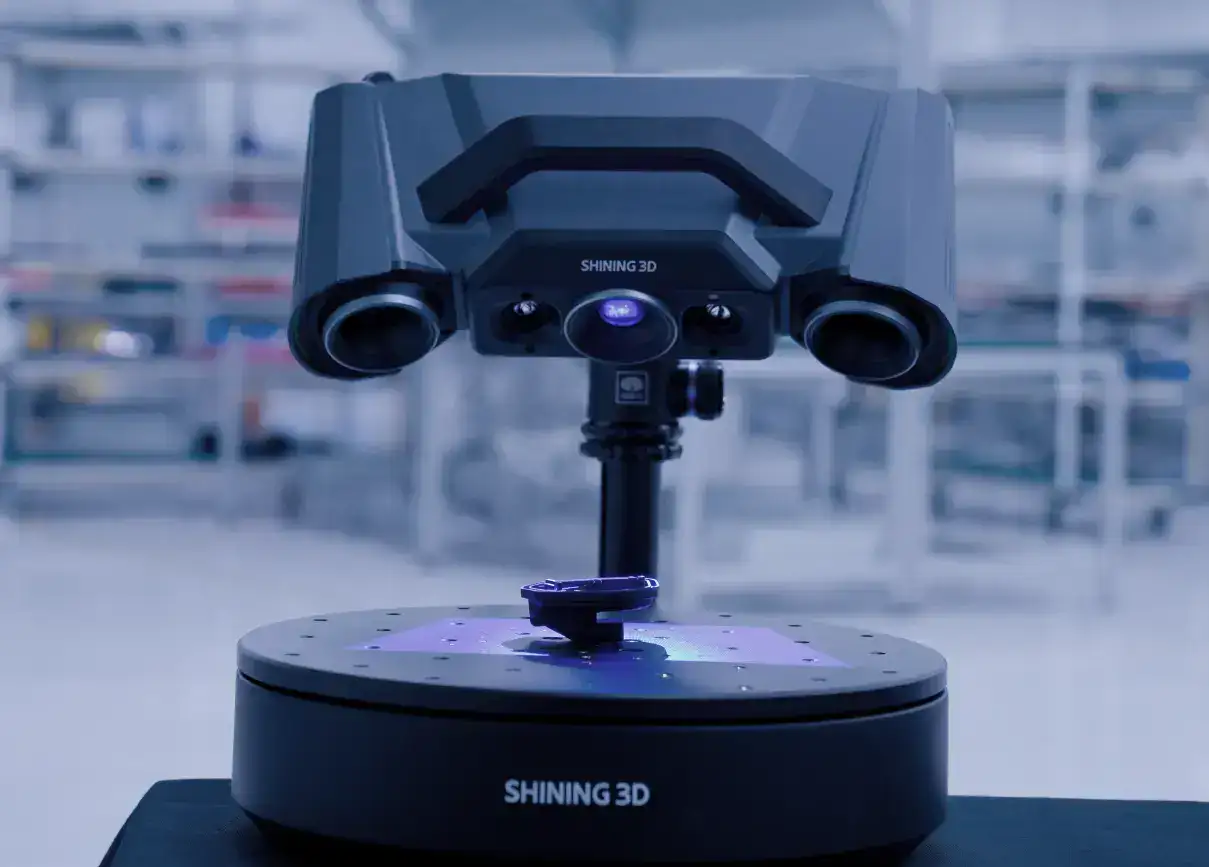

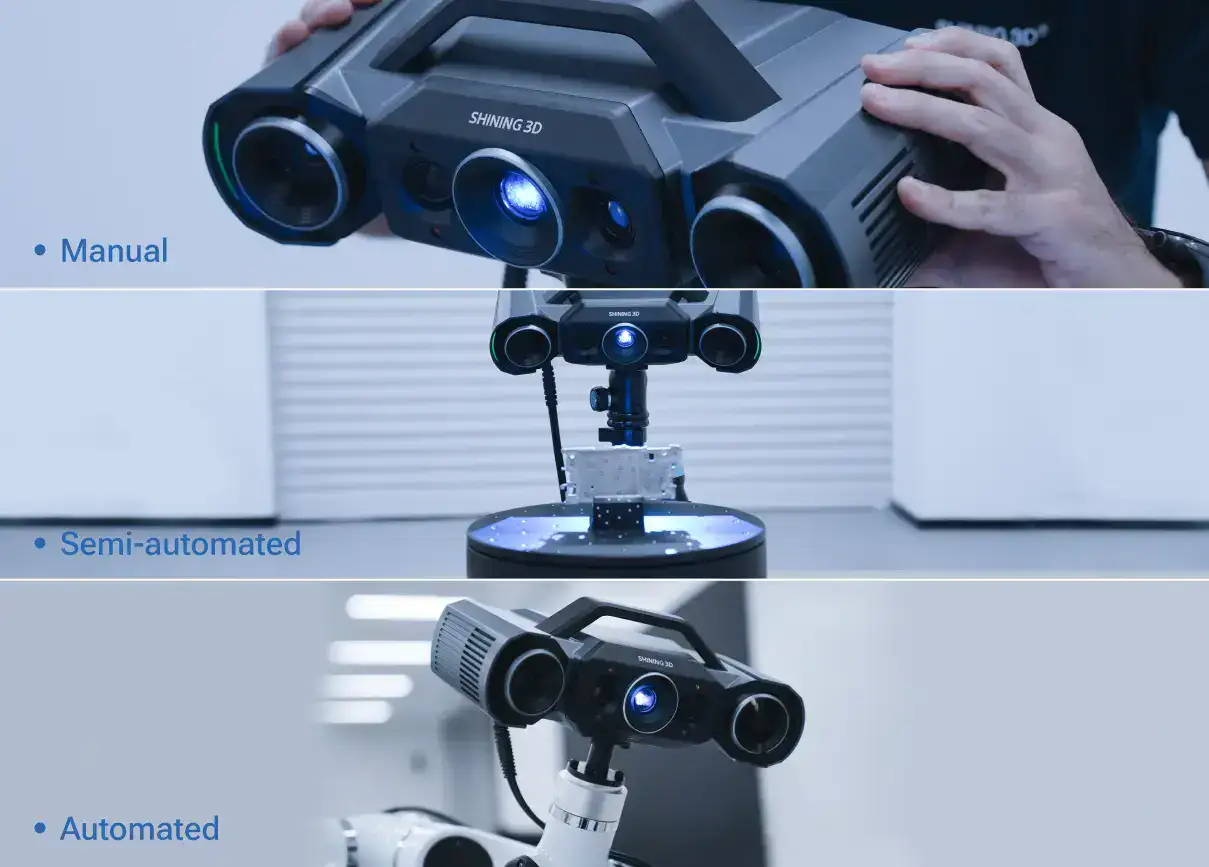

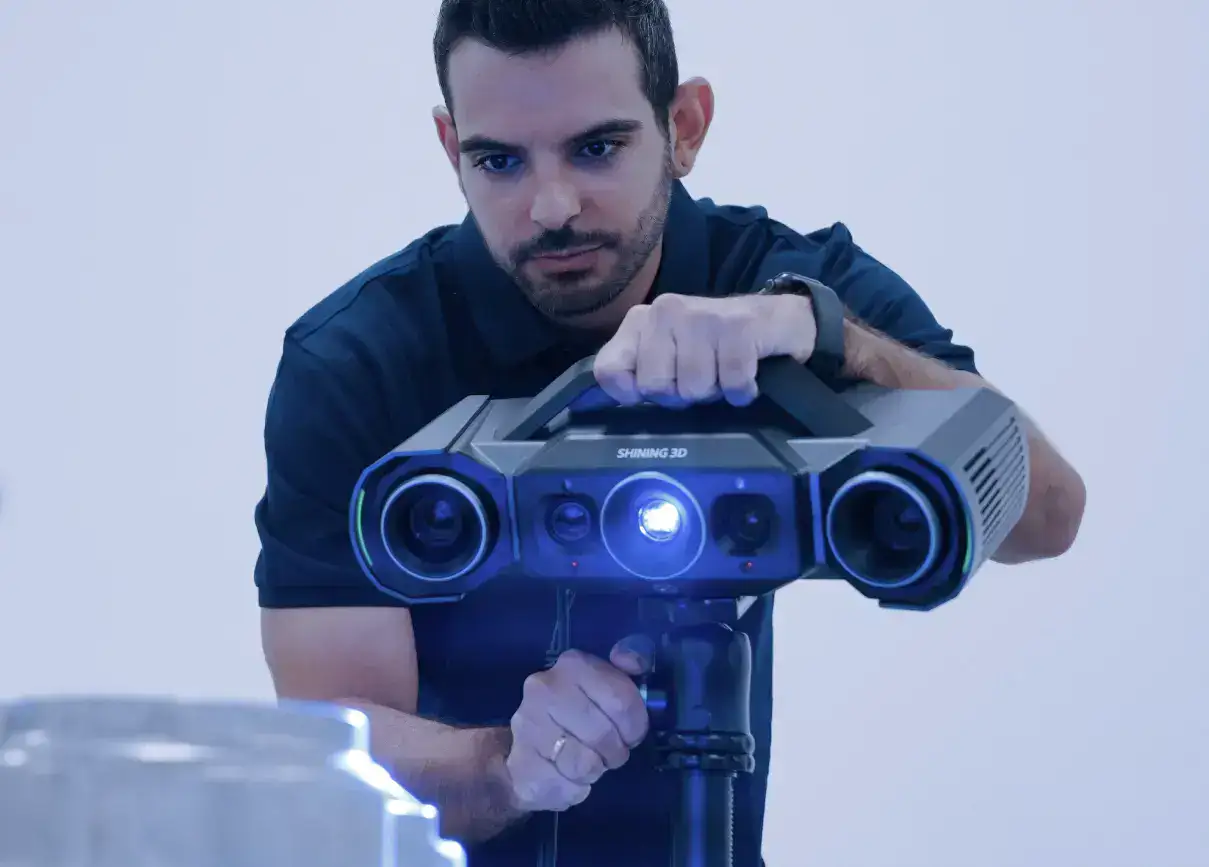

Skener je kompaktní a snadno přenositelný. Umožňuje flexibilní ruční statické skenování. Zároveň ho lze nasadit i v poloautomatickém režimu se stativem a automatickým otočným stolem s nosností až 20 kg. V plně automatickém režimu ho lze integrovat s robotem pro přesné a opakovatelné kontrolní úkony.
Automatické 3D skenování z více úhlů

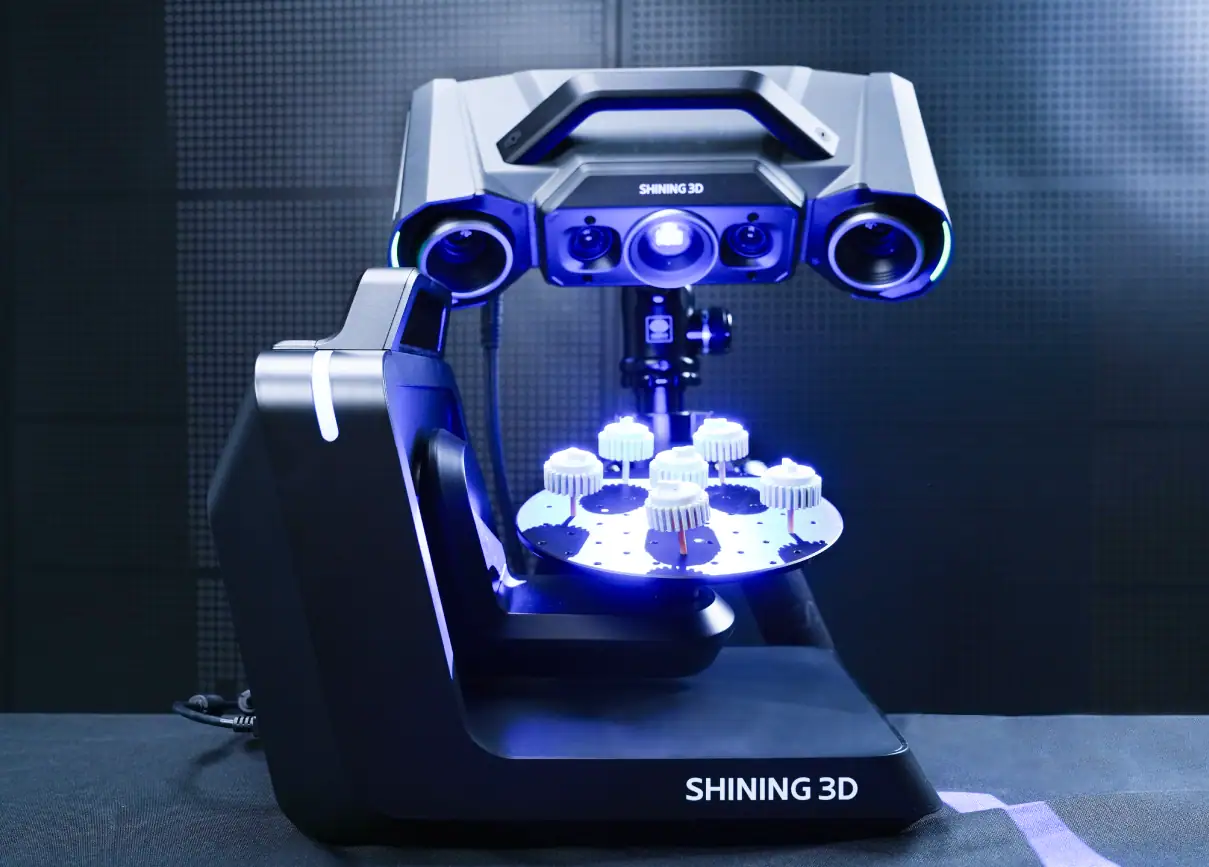

OptimScan Q12 může být vybaven automatickým dvouosým otočným stolem s nosností až 3 kg pro pohodlné 3D skenování z více úhlů. Ovládání probíhá přímo ve skenovacím softwaru jediným kliknutím. Inspekce je tak rychlejší, práce jednodušší a měření efektivnější.
Specifikace
| Zařízení | OptimScan Q12 | OptimScan Q9 |
|---|---|---|
| Dva rozsahy snímání | velký rozsah (430 × 300 mm), malý rozsah (160 × 110 mm) | |
| Přesnost | velký rozsah (15 µm), malý rozsah (5 µm) | |
| Vzdálenost bodů | 0.1 mm 0.04 mm | 0.11 mm 0.05 mm |
| Pracovní vzdálenost | velký rozsah (590 mm), malý rozsah (210 mm) | |
| Hloubka ostrosti | velký rozsah (300mm), malý rozsah (60 mm) | |
| Rozlišení kamery | 4 × 12.3MPx | 4 × 9MPx |
| Zdroj světla | Blue LED | |
| Hmotnost zařízení | 3.5 kg | |
| Rozměry | 366 × 162 × 132 mm | |
| Délka datového kabelu | 5 m | |
| Certifikace | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX | |
