Dvojí rozsah skenování ihned připravený k použití
Konstrukce s posuvnou lištou umožňuje snadné přepínání rozsahu skenování mezi 150 × 96 mm a 300 × 190 mm, abyste mohli efektivně snímat objekty různých velikostí.

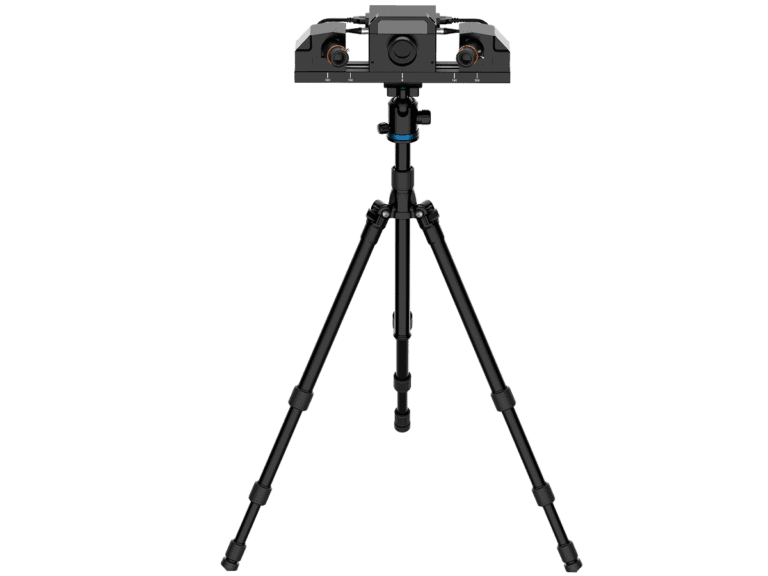

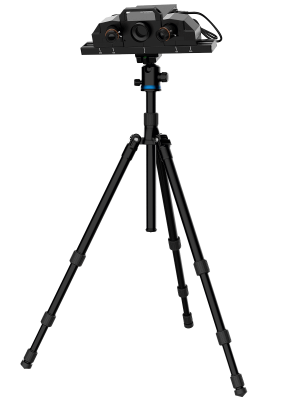

Shining 3D Transcan C
Profesionální 3D skener se širokým uplatněním napříč odvětvími
- Přesné skenování malých i středně velkých objektů s výjimečně vysokým rozlišením.
- Na detaily bohatý 3D model s barevnou texturou díky 12MPx kamerám.
Nastavitelný rozsah skenování pro potřeby různě velkých a složitých objektů.
Plynulé přepínání mezi třemi úrovněmi rozlišení v rámci jediného projektu pro skvělé detaily při vysoké efektivitě snímání.
Věrné, barevné 3D modely během okamžiku
Spojení více rozlišení
Algoritmus Multi-Resolution Fusion umožňuje v jediném projektu kombinovat hned tři úrovně rozlišení – vysoké, střední nebo nízké. Hodí se pro složitá snímání, kdy výrazně zvyšuje efektivitu bez zdvojování práce.
Vysoká věrnost barev
Dvě barevné kamery s rozlišením 12 MPx snímají podrobnou, 24bitovou barevnou mapu, která odpovídá autentické barvě předlohy. Transcan C je ideálním řešením pro snímání barevných 3D dat pro účely virtuálního zobrazení.
Vysoce přesná data
Kompaktní skener poskytuje vysokou přesnost 0,035 mm při menším rozsahu snímání a 0,05 mm při větším. Tyto výsledky jsou využitelné v mnoha aplikacích i pro měření.
Zachytí i miniaturní detaily
Minimální vzdálenost bodů může dosáhnout
0,0375 mm (rozlišení)
pro reprodukci jemných detailů na povrchu (při vnitřní poloze a 150 × 96 mm).

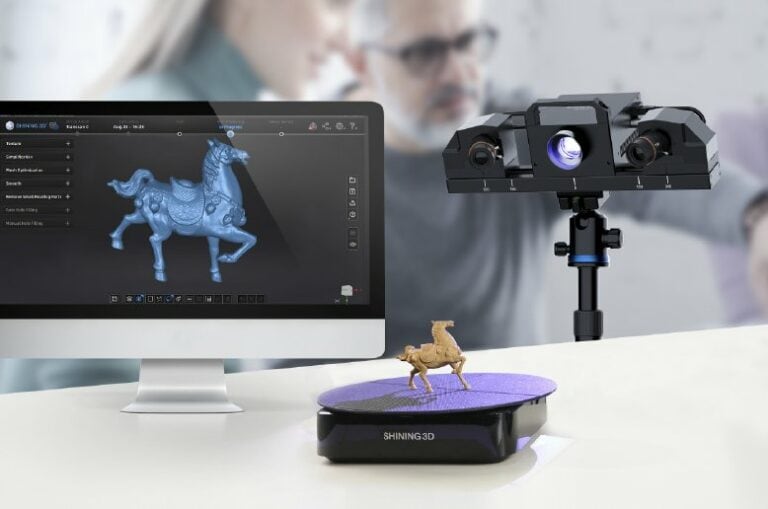

Chytré ovládání
Postup skenování je plně automatický díky otočnému stolku. V kombinaci s algoritmem pro spojování jednotlivých snímků v aplikaci pro skenování je zajištěno efektivní získávání 3D dat bez nutnosti ručního zásahu.
Prostředí softwarové aplikace provádí uživatele jednoduchou obsluhou a zároveň poskytuje výkonné nástroje pro bezproblémovou optimalizaci výstupů skenování.
Ukázka dat nasnímaných zařízením Transcan C:
Previous
Next
Specifikace
| Model 3D skeneru | Transcan C | |
|---|---|---|
| Mód kalibrace | ruční | |
| Mód snímání | skenování strukturovaným světlem s automaticky otočným stolkem | |
| Rozsah snímání | 150 × 96 mm | 300 × 190 mm |
| Přesnost jednoho snímku | 0,035 mm | 0,05 mm |
| Rychlost snímání | do 70 s (8 snímků za otočku bez textury); do 3 s (jeden snímek bez textury) | |
| Barevnost textury | RGB, 24bit. barvy | |
| Metoda získávání textury | plně automatické snímání měkkým světlem | |
| Mapa textury | 12 MPx, vysoce věrné barvy | |
| Mód zarovnání | zarovnání značek; zarovnání obrysů; ruční zarovnání | |
| Pracovní vzdálenost | 260 mm | 480 mm |
| Vzdálenost bodů | 0,0375 mm; 0,075 mm; 0,114 mm | 0,075 mm; 0,154 mm; 0,230 mm |
| Výstupní formáty dat | OBJ; STL; ASC; PLY; 3MF | |
| Pracovní teplota prostředí | interiér, pokojová teplota | |
| Systémové požadavky (doporučené) | operační systém: Windows 10 64bit.; grafická karta: Nvidia GTX/RTX, ekvivalent modelu GeForce RTX 1060 či vyšší; video paměť: 4 GB a více; procesor: i7-8700; paměť: 32 GB | |
| Rozměry (holá zařízení) | hlavní modul: 332 × 110 × 142 mm | |
| součásti trojnožky: 475 × 120 × 120 mm | ||
| modul otočného stolku: 320 × 320 × 68 mm | ||
| Hmotnost (čistá) | hlavní modul: 2,7 kg | |
| sestava trojnožky: 2,2 kg | ||
| otočný stolek: 2,1 kg | ||
| Nosnost otočného stolku | max. 10 kg | |
