Caracol
Vytiskněte i to, co dřív nebylo možné
Společnost Caracol je předním italským výrobcem průmyslových 3D tiskáren a vývojářem velkoformátových technologií aditivní výroby (LFAM). Od roku 2015 se zaměřuje na překonávání limitů stávajících výrobních technologií. Integrovaná robotická platforma Heron AM umožňuje tisknout kompozity a termoplasty spolehlivě a ve velkém.
ADMASYS je oficiálním dodavatelem 3D tiskových řešení Caracol.
Řešení pro reálné aplikace
Technologie velkoformátového 3D tisku Caracol je navržena s důrazem na potřeby uživatelů, na základě dlouholetých zkušeností s výrobou dílů pro průmyslové zákazníky. Zajišťuje vysokou kvalitu produkce a kontinuitu pro pokročilé průmyslové aplikace.
Vysoce produktivní platforma
Modulární řešení typu vše v jednom integruje hardware, software a automatizaci s cílem zvýšit pružnost, efektivitu a udržitelnost výroby. Zároveň zlepšuje kontrolu nad výrobními procesy a snižuje provozní rizika. Caracol se svými partnery poskytují rychlou a spolehlivou technickou podporu.
Kvalita jako služba
Řešení Heron AM splňuje nejvyšší výrobní standardy, získalo certifikaci pro náročné průmyslové požadavky. Nabízí přesnou a spolehlivou technologii doplněnou komplexními službami pro maximální využití výrobního potenciálu zařízení.
3D tiskárny a řešení Caracol v naší nabídce

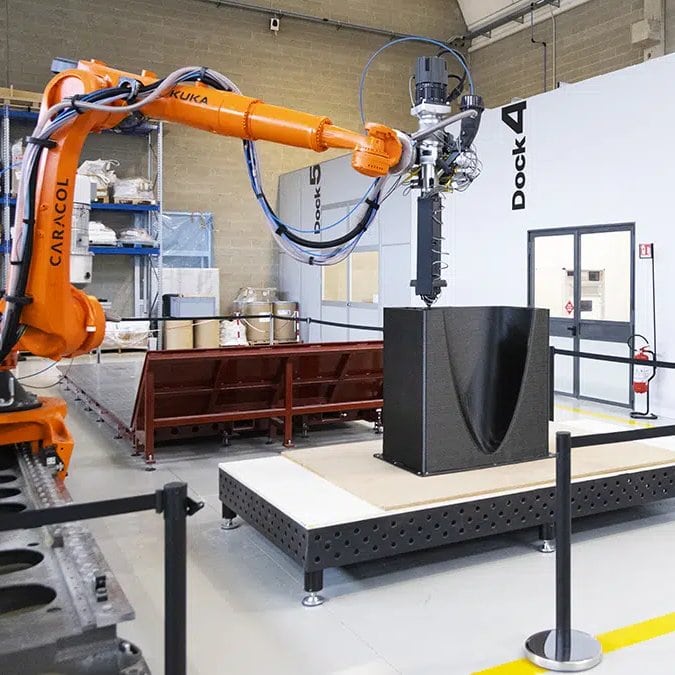

Heron AM: Jedna platforma, jeden dodavatel, jedno řešení
Modulární konfigurace systému Heron AM umožňuje přizpůsobení specifickým požadavkům průmyslové výroby – bez omezení v měřítku, tvaru či použitém materiálu.
Extrudery
Zpracovávají granule termoplastu vyztuženého kompozitními vlákny. Jednotlivé modely jsou přizpůsobeny pro různé výrobní požadavky s ohledem na výkon, kvalitu a nákladovost.

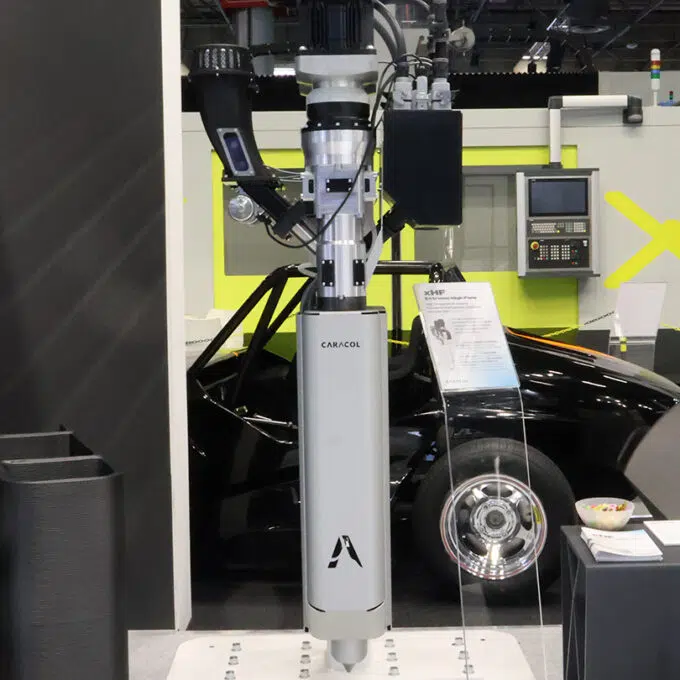

xHigh Flow (xHF): Kompaktní a odolný extruder s nejvyšším průtokem v nabídce Caracol. Umožňuje přesný dvoumateriálový tisk pro velkoformátové a pokročilé průmyslové aplikace.
High Flow (HF): Robustní a rychlý extruder vhodný pro zkrácení doby tisku při zachování flexibility v použití materiálů a vysoké kvality výstupu.
High Versatility (HV): Univerzální a adaptabilní extruder pro široké spektrum průmyslových aplikací.
High Accuracy (HA): Lehký a precizní extruder pro detailní tisk, kvalitní povrchové úpravy a rychlý pohyb.
Robotizace

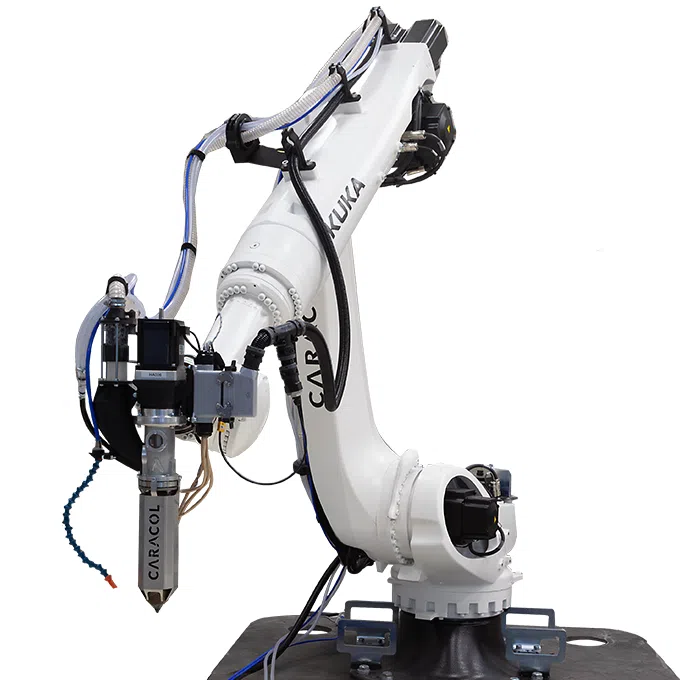

Díky pohybům ve více než 6 osách umožňují robotická ramena systému Heron AM vyrábět díly s velmi složitou geometrií, včetně jiných než rovinných drah nástrojů a netradičního pokládání pod různými úhly, například 45° nebo 60°.
Robotizace také umožňuje modulárně nastavit systém s různými velikostmi ramen, aby vyhovoval specifickým potřebám aplikací nebo výrobní oblasti. Ramena lze navíc prodloužit v ose x pomocí kolejnice nebo v ose y přidáním podstavce. Pro zajištění nejlepšího automatizačního řešení lze systém Heron AM nastavit s roboty KUKA, FANUC či ABB.
Řídicí systém

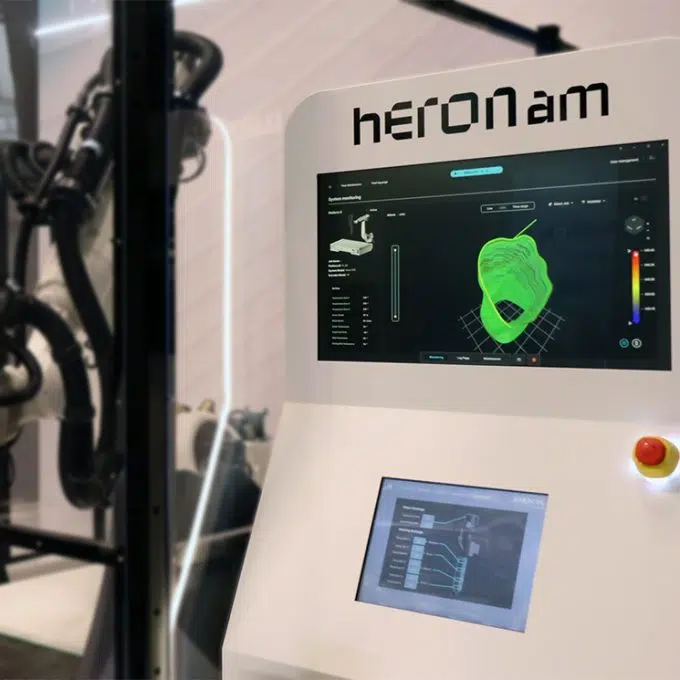

Platforma Heron AM je vybavena přívětivým uživatelským prostředím HMI a samostatnou řídicí jednotkou pro přesné ovládání extrudéru a procesu, stejně jako pro efektivní vedlejší operace stroje. Pro rozšíření funkčnosti může systém obsahovat speciální obrazovku pro inteligentní monitorování a integraci internetu věcí.
Pro zajištění modularity a flexibility jsou platformy Heron AM vybaveny řídicí jednotkou Caracol Control Cabinet, která je díky zapojení plug-and-play kompatibilní s více průmyslovými efektory. Usnadňuje přizpůsobení různým aplikacím.
Software
Společnost Caracol vyvinula sadu aplikací Eidos Manufacturing na podkladě dlouholetých zkušeností v oblasti navrhování pro velkoobjemový 3D tisk, strategií přípravy tisku a robotické kinematiky. Sada doplňuje hardware tiskáren Caracol a zajišťuje plnou kontrolu a pružnost výroby.

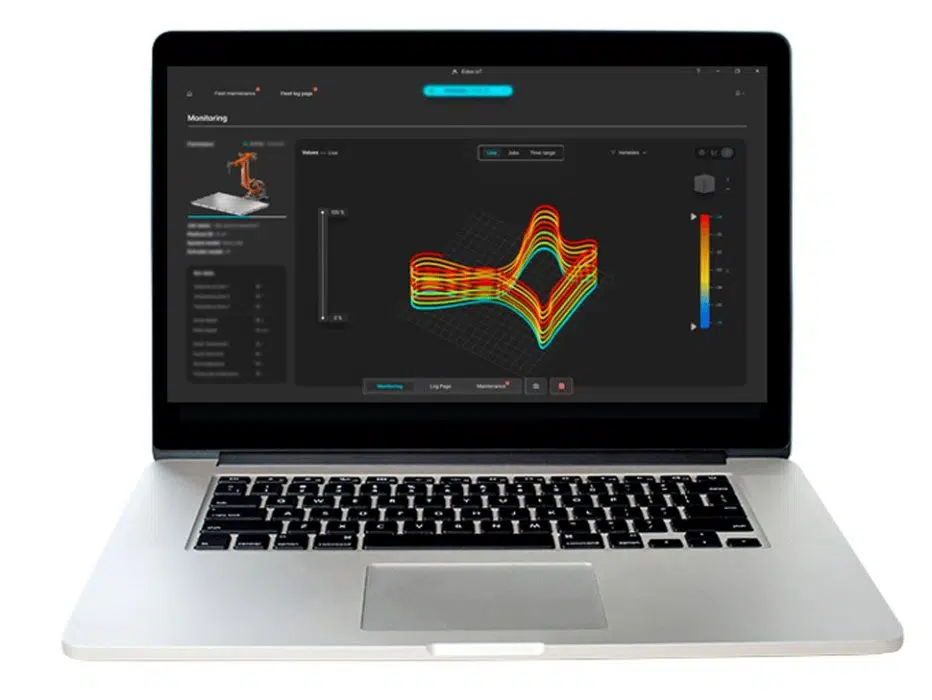

Eidos Builder umožňuje uživatelům bezproblémově převádět 3D modely do strojového kódu jednotlivých výtisků, naprogramovat i složité dráhy nástrojů v několika krocích a získat maximální kontrolu nad všemi parametry výroby. Platforma Eidos IoT je cloudové řešení pro živé sledování postupu práce a strojů, efektivní zpracování dat pro analýzu, vzdálenou technickou podporu a rozhodování. Zvyšuje kvalitu a opakovatelnost výroby.
Tiskové podložky
Tisková podložka je klíčem k úspěšnému tisku dílů. Společnost Caracol vyvinula několik modelů, které vyhovují různým nárokům a které lze přizpůsobit z hlediska velikosti. Hliníková rámová konstrukce s vyměnitelnými horními panely představuje pohodlné a univerzální řešení. Zajišťuje stabilitu po celou dobu práce. S jednoduchou podložkou z nerezové oceli je zaručena vysoká tuhost a rovinnost, antikorozní ochrana a odolnost.

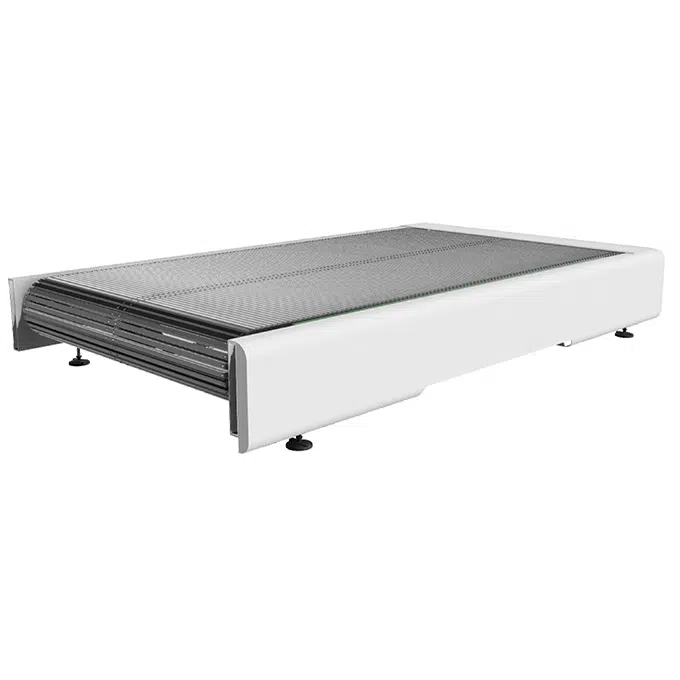

Patentovaná automatická podložka pro bezobslužné uchycení a odebírání výtisků byla společností Caracol navržena tak, aby zaručovala automatizovanou výrobu s velkou stabilitou dílů. Konstrukce hliníkových lamel umožňuje mechanické uchopení první vrstvy. Tato tisková podložka, která se na konci každého cyklu otáčí a samočinně uvolňuje vytištěný díl, je ideální pro nepřetržitou výrobu.
Podavač materiálu

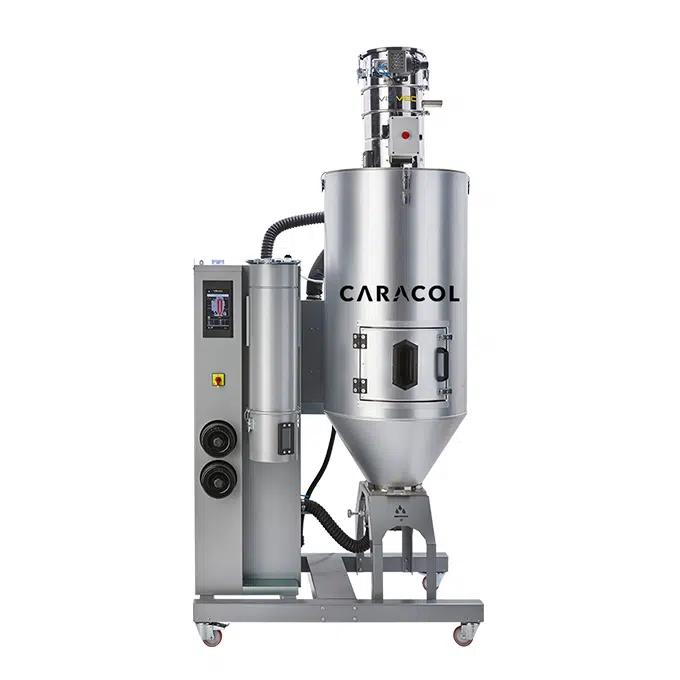

Přímý a nepřetržitý přísun materiálu je možný díky automatizovanému systému podávání materiálu, který vyvinula společnost Caracol. K extrudéru je připojena sušící jednotka, která dodává pelety během celého tiskového cyklu, čímž se předchází manuálním operacím, které by mohly zastavit práci stroje.
Pelety a drť jsou skladovány při správné vlhkosti a teplotě a sušeny pro dosažení co nejlepšího výkonu a kvality. Kapacita 50–80 kg může být rozšířena přímým připojením k většímu zásobníku nebo pomocí více jednotek pro podávání materiálu, což usnadňuje nepřetržitou výrobu po neomezenou dobu.
Zakrytování

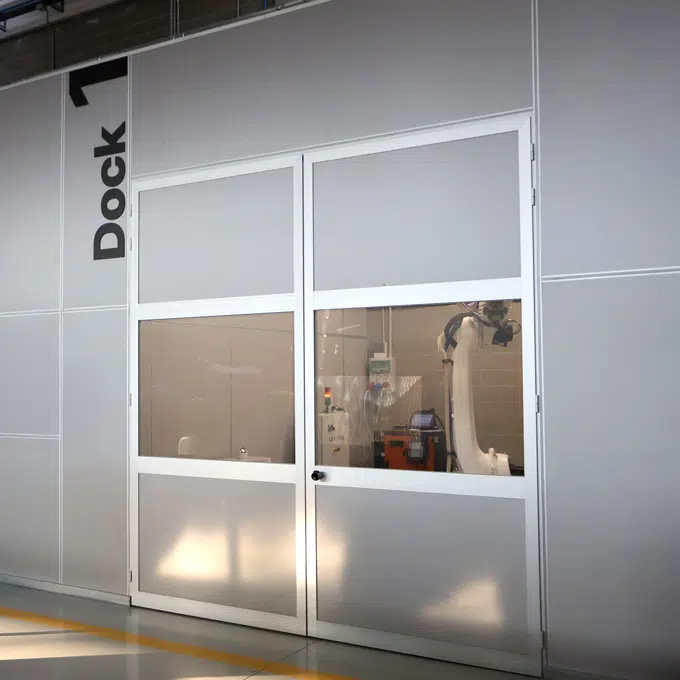

Pro optimální tiskové podmínky a bezpečnost je nutná obvodová ochrana pracoviště. Zakrytování umožňuje kontrolovat parametry prostředí, jako jsou teplota a vlhkost, a sledovat je, aby byla zaručena opakovatelnost a kvalita výroby.
Zákazníci se mohou rozhodnout pro různé konfigurace:
- bezpečnostní světelné clony a ochranné klece ve volném prostoru;
- pokročilý kryt, vyvinutý pro kontrolu všech parametrů prostředí, monitorování tisku, zajištění bezpečnosti, opakovatelnosti procesu a kvality;
- přenosnou kontejnerovou jednotku, která umožňuje zřídit výrobu dílů na libovolném místě.
Podavač nástrojů

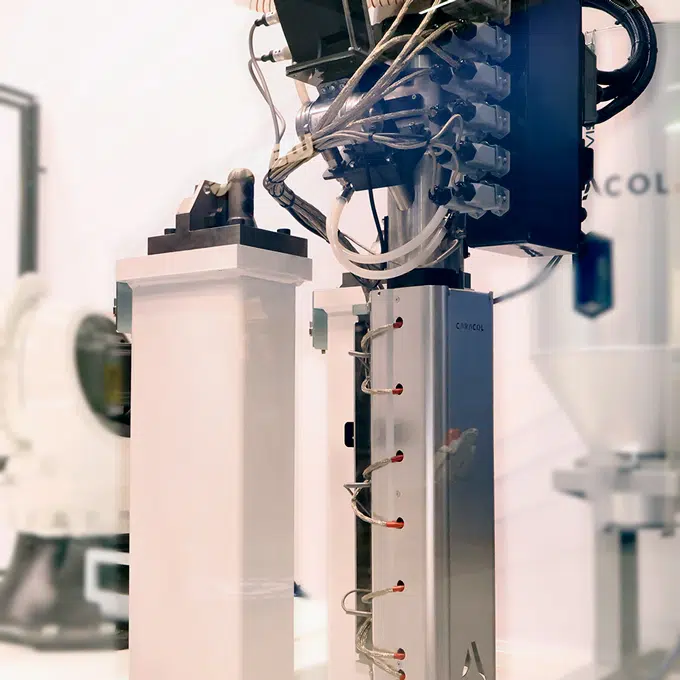

Díky speciální sadě pro automatizaci a řízení podporuje Heron AM automatickou výměnu nástrojů kompatibilní s mnoha průmyslovými koncovými efektory. Přináší bezproblémové přepínání mezi tiskovými extrudery Caracol a frézovací hlavou v rámci jednoho výrobního cyklu – zvyšuje tak všestrannost a efektivitu, zkracuje prostoje.
Pokročilé materiály
Systémy Caracol LFAM umožňují tisknout širokou škálu vysoce výkonných polymerů a kompozitů. Průmyslové materiály Caracol jsou vybírány, kvalifikovány a navrhovány tak, aby zajišťovaly efektivní výrobu ve všech průmyslových odvětvích.
