UltiMaker Factor 4
Průmyslový výkon. Spolehlivé a opakovatelné výtisky
- 3D tiskárna navržená přímo pro průmyslové využití.
- Zefektivňuje výrobu, zjednodušuje postupy a udržuje výrobní provoz v chodu.
- Dosahuje bezkonkurenční předvídatelnosti a minimálních odchylek – i díky podpoře technických materiálů, přímé duální extruzi, zprávách o kvalitě tiskových postupů a mnoha dalším inovacím.
Čím se Factor 4 odlišuje
3D tiskárna přímo pro výrobní provozy
Spolehlivost, opakovatelnost, ověřitelnost kvality
Víc aplikačních možností díky FFF/FDM tisku
Zaručená investice do budoucnosti
3D tiskárna pro výrobní provozy
Factor 4 představuje bezproblémový a výkonný upgrade, po kterém vaše výrobní postupy volají. Posouvá aditivní výrobu z termoplastů a plastových kompozitů na další úroveň – i díky trojnásobně izolované stavební komoře a přímé extruzi dvou materiálů. Automatizovaný systém manipulace s materiálem s úložištěm pro šest cívek udržuje stálou kvalitu materiálu. Robustní konstrukce s řízenou teplotou zajišťuje konzistentní výkon aditivní výroby také u složitých a náročných tisků.
Přímá duální extruze
pro efektivní 3D tisk ze dvou materiálů
95%
úspěšnost dokončení tisku
Spolehlivost, opakovatelnost, ověřitelnost kvality
Vysoce kvalitní výsledky – pokaždé a kdekoli. Dosáhněte víc než 95% úspěšnosti dokončení tisku* a rozměrové přesnosti v rozmezí ± 0,2 mm ± 0,2 % jmenovité délky prvku. Factor 4 přináší konzistentní výsledky také napříč více tiskárnami – je tak ideální k přípravě ověřených dílů pro distribuovanou výrobu.
* 95% úspěšnost tisku byla testována s materiály UltiMaker PLA, Tough PLA, PETG, PET CF či PPS CF.
Dosáhněte víc s FFF/FDM tiskem
Factor 4 vyniká rychlým přechodem od 3D tisku pružných materiálů až k vysoce pevným kompozitům, jako je třeba UltiMaker PPS-CF. Robustní portálové řešení s H můstkem a hlava s přímým pohonem materiálu umožňují rychlý tisk ze dvou materiálů.
340 °C
teplota na trysce s novým tiskovým jádrem UltiMaker HT Core
Aktivně řízená teplota v tiskové komoře až
70 °C,
vyhřívaná podložka až
120 °C
Vysoká kvalita. Pokaždé. Kdekoli
Uspějte s každým 3D tiskem. Faktor 4 umožňuje aditivní výrobu a nasazení dílů s ověřenou vnitřní strukturou. Nízké odchylky, menší než 10 %, v míře extruze a mechanických vlastnostech napříč jednotlivými sériemi, díl za dílem, jsou výsledkem kombinace portálu s H můstkem, uzavřené smyčky podávání materiálu a rovnoměrně řízené teploty tiskové podložky – s maximální odchylkou 2 °C v osách X a Y.
Investice do budoucnosti
Všestrannost a kvalita se promítají do rychlé návratnosti investice. Pravidelné aktualizace zajistí, že se váš Factor 4 bude v průběhu času dál funkčně rozvíjet – a to mnohem déle než 12 až 18 měsíců, během kterých dosáhnete návratnosti investice. Modulární konstrukce 3D tiskárny navíc v budoucnu umožňuje rychlou výměnu dílů, čímž se minimalizují prostoje.
Nová tiskárna, stejné
DNA
značky UltiMaker
Kompatibilita s aplikacemi Cura, Digital Factory ad.
Postaveno na více než 13 letech zkušeností značky UltiMaker s inovacemi, přístupností a otevřeností
Zabudovaný HEPA filtr
Podle nezávislého testu odstraňuje až 95 % ultrajemných částic – zvyšuje kvalitu ovzduší na pracovišti. Kvalitu tisku zlepšuje také plně uzavřená stavební komora.
Ověření integrity dílu vždy po ruce
Po každé tiskové úloze obdržíte podrobnou zprávu o odchylkách tiskových parametrů od jmenovitých hodnot, o jejich umístění a závažnosti v 3D modelu.
Automatizované úložiště cívek s nízkou vlhkostí
Automatické zavádění a přepínání materiálu na (až šesti) cívkách je zajištěno při relativní vlhkosti < 15 % za jakýchkoli vnějších podmínek.
Tlačítko pro nouzové zastavení
Výrazné červené tlačítko STOP zajišťuje snadnou a bezpečnou obsluhu v případě potřeby okamžitého zastavení tisku.
Sedmipalcový dotykový displej a kamera
Zatímco displej vás pohodlně provede každou situací, zabudovaná kamera je v komoře umístěna výš – pro lepší výhled na první vrstvy při sledování na dálku ve vysokém rozlišení v aplikaci UltiMaker Digital Factory.
Portálové řešení s H můstkem
Portál s H-můstkem a hlava s přímým pohonem materiálů umožňují rychlý tisk ze dvojice strun. Factor 4 dosahuje teplot až 340 °C na tiskových jádrech, 70 °C v tiskové komoře a 120 °C na vyhřívané podložce.
Tiskové jádro UltiMaker HT
Faktor 4 zvyšuje teplotu na trysce až na 340 °C pomocí tiskového jádra HT. Můžete tak s větší jistotou tisknout i materiály odolné vůči vyšším teplotám a trvanlivé materiály.
UltiMaker PPS Carbon Fiber
Nový materiál UltiMaker PPS CF je vysokoteplotní kompozit nahrazující méně náročné a tvarově složité kovové díly a výrobní pomůcky s vynikající povrchovou úpravou.
Vždy aktuální
Díky dvěma vestavěným procesorům je k dispozici dostatek výpočetního výkonu a prostoru pro plánované i neplánované budoucí aktualizace.
Tiskový stolek pro Factor 4
Volitelný kabinet byl navržen na míru pro Factor 4 tak, aby přinášel vysokou stabilitu a ochranu proti převrácení, zámky pro upevnění 3D tiskárny ke skříni.

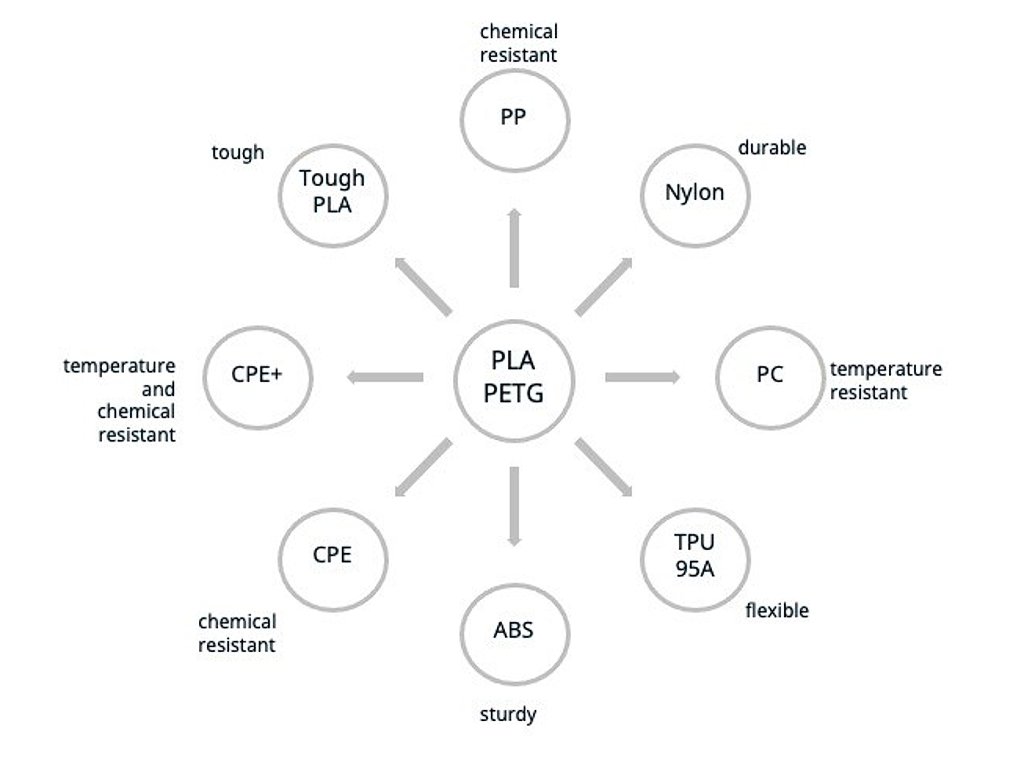

Ideální materiály pro funkční díly i prototypy
Škála na míru připravených materiálů, jejichž nabídka se pravidelně rozšiřuje, umožňuje získat detailní pohledové prototypy, pevné nástroje pro výrobní prostředí i funkční díly s požadavkem na specifickou odolnost. Každá z originálních tiskových strun má předem připravený a důkladně odladěný tiskový profil v oblíbené aplikaci Ultimaker Cura. Díky otevřenému řešení ale můžete experimentovat s nejrůznějšími typy dalších materiálů.
PPS CF je polyfenylensulfidové vlákno (PPS) vyztužené uhlíkovými vlákny (CF). Představuje další úroveň kompozitního materiálu pro UltiMaker Factor 4. Má vynikající vlastnosti a zároveň se snadno tiskne pomocí tiskových jader HT.
Proč vsadit na UltiMaker PPS CF:
- Představuje vysoce výkonnou alternativu k oceli nebo hliníku pro méně náročné díly. Jeho vlastnosti také umožňují nahradit PEEK – nabízí cenově výhodnější, spolehlivější a jednodušší 3D tisk.
- Ve spojení s Factor 4 a tiskovým jádrem HT (0,6 mm) zajišťuje konzistentní tok a výjimečnou kvalitu tisku. Zažijte bezproblémový tisk s vynikající rozměrovou přesností, který vám umožní realizovat vaše návrhy s nejvyšší úrovní přesnosti.
- Nejenže je vysoce teplotně odolný (s HDT B více než 230 °C po vytištění), ale také odolává jakémukoli rozpouštědlu při teplotě nižší než 200 °C a je nehořlavý – ze své podstaty splňuje normu UL94 V0.
Doporučené kombinace materiálů:
PPS CF + PPS CF, PPS CF + PVA.
PETG (glykolem modifikovaný polyethylentereftalát) je oblíbený, snadno použitelný a všestranný materiál. Díky svým vlastnostem, mezi něž patří dobrá tisknutelnost, houževnatost, chemická odolnost i odolnost proti opotřebení, se hodí pro širokou škálu aplikací – od montážních pomůcek po funkční prototypy.
Proč vsadit na UltiMaker PETG:
- Dobrá chemická odolnost vůči mazivům, olejům, alkoholu, kyselinám a zásadám.
- Odolnost vůči vlhkému prostředí a teplotám do 76 °C.
- Houževnatost a odolnost proti opotřebení.
- UltiMaker PETG je k dispozici ve 14 barvách, včetně průhledné a fluorescenční, a hodí se tak pro různé použití – od barevného značení až po průhledné díly.
Doporučené kombinace materiálů:
PETG + PETG, PETG + PVA, PETG + Breakaway.
PET CF (s výplní z uhlíkových vláken) se vyznačuje stejně spolehlivým tiskem jako PETG, ale má zvýšenou tuhost, chemickou odolnost a teplotní odolnost (až do 180 °C po žíhání). Je vhodným kompozitním materiálem pro 3D tisk v průmyslovém prostředí pro funkční prototypy i výrobní pomůcky.
Proč vsadit na UltiMaker PET CF:
- PET CF využijete v široké škále aplikací kladoucích důraz na vyšší odolnost – od funkčních prototypů až po výrobní pomůcky a náhradní díly.
- Dodává ve více barvách, snadno se používá a je všestranný. Díky tomu je ideální volbou pro kompozitní tisk na tiskárnách řady UltiMaker S.
- Chcete-li získat maximální vlastnosti materiálu, můžete díl po dotisknutí žíhat podle doporučení výrobce. Zvýšíte mechanické vlastnosti (tuhost +10 % a pevnost +30 %) i teplotní odolnost (z HDT ~80 °C na HDT ~180 °C). Žíhání přemění váš výtisk z PET CF do plně semikrystalického stavu.
Doporučené kombinace materiálů:
PET CF + PET CF, PET CF + PVA, PET CF + Breakaway.
Tough PLA od UltiMakeru je technický materiál vycházející z PLA, avšak s houževnatostí srovnatelnou s ABS. Je ideální pro spolehlivý tisk velkých, technicky zaměřených modelů, funkčních prototypů, nástrojů a výrobních pomůcek. S běžným PLA má společné snadné a bezpečné použití.
Proč vsadit na UltiMaker Tough PLA:
- Nárazuvzdornost srovnatelná s ABS, tvrdost překonávající ABS.
- Na rozdíl od běžného PLA méně křehké, s matnějším povrchem.
- Spolehlivější pro tisk větších modelů než ABS, bez delaminace či kroucení.
- Odolnost proti teplu odpovídá PLA, výtisky není vhodné vystavovat teplotám nad 60 °C.
- Využitelné v kombinaci s materiály PVA a Breakaway pro tvarově složité díly s dočasnými podporami.
Doporučené kombinace materiálů:
Tough PLA + Tough PLA, Tough PLA + PVA, Tough PLA + Breakaway.
PLA (kyselina mléčná) je ideální materiál pro rychlý a spolehlivý tisk dílů a prototypů, umožňuje dosahovat vynikající kvality povrchů začátečníkům i pokročilým tiskařům. Vyrábí se z organických a obnovitelných zdrojů.
Proč vsadit na UltiMaker PLA:
- Dobrá pevnost v tahu.
- Výborné provedení povrchů a vysoce přesných detailů.
- Snadno se tiskne i při vyšších rychlostech.
- Uživatelsky vstřícné i pro kancelářské či domácí prostředí.
- Ideální pro modely a prototypy s požadavkem na vysokou estetickou kvalitu.
- Vhodné pro tvorbu kovových odlitků metodou vytavitelného modelu.
- Široká paleta barev.
Doporučené kombinace materiálů:
PLA + PLA, PLA + PVA, PLA + Breakaway.
Nylon (polyamid) je oblíbenou volbou výrobců napříč průmyslem. Nabízí vysoký poměr pevnosti ku hmotnosti, odolnost proti otěru, pružnost a trvanlivost. Ideální volbou je pro nástroje, funkční prototypy či spotřební výrobky.
Proč vsadit na Nylon:
- Odolnost proti nárazu a otěru splňující požadavky průmyslové výroby.
- Trvanlivost.
- Vysoký poměr pevnosti ku hmotnosti.
- Nízký koeficient tření.
- Dobrá odolnost vůči korozi od alkalických a organických chemikálií.
- Snížená pohltivost vlhkosti v porovnání s konkurenčními Nylony.
- Snadná tisknutelnost.
Doporučené kombinace materiálů:
Nylon + PVA, Nylon + Breakaway.
ABS (akrylonitrilbutadienstyren) je celosvětově oblíbený, pevný, nárazuvzdorný, rozměrově stabilní materiál zvládající teploty až do 85 °C. Je dobrou volbou pro složité díly a funkční prototypy.
Proč vsadit na UltiMaker ABS:
- Excelentní mechanické vlastnosti.
- Výborná soudržnost vrstev, především při uzavření tiskové komory dvířky.
- Odolnost proti teplotám až 85 °C.
- Předurčené pro pevnostní prototypy a funkční díly.
- Umožňuje dosahovat lepších estetických výsledků než konkurenční ABS.
- Vyvinuté s cílem minimálního kroucení a co nejlepší přilnavosti k podložce.
Doporučené kombinace materiálů:
ABS + ABS, ABS + Breakaway.
CPE (kopolyesterové) materiály jsou chemicky odolné, pevné, houževnaté a tvarově stabilní. CPE+ navíc zvládá teploty až do 100 °C a má ještě vyšší nárazuvzdornost. Materiály se hodí na mechanické díly a funkční prototypy.
Proč vsadit na UltiMaker CPE či CPE+:
- Excelentní odolnost proti chemikáliím.
- Špičková houževnatost a rozměrová stabilita.
- Dobrá soudržnost vrstev, především při uzavření tiskové komory dvířky.
- Nízké emise ultrajemných částic a těkavých organických sloučenin při tisku.
- Předurčeno pro malosériovou výrobu a funkční díly.
- Zahrnuje také transparentní provedení materiálu.
Doporučené kombinace materiálů:
CPE + CPE, CPE + PVA, CPE + Breakaway; CPE+ + Breakaway.
PC (polykarbonát) umožňuje tisknout pevné a odolné díly, které si udrží rozměrovou stabilitu při teplotách až do 110 °C. Materiál se hodí například na formy, nástroje, funkční prototypy a malosériovou výrobu.
Proč vsadit na UltiMaker PC:
- Vysoce houževnatý (zejména u neprůsvitných provedení).
- Odolává teplotám a udržuje si tvar do 110 °C.
- Má vlastnosti zpomalovače hoření.
- Rozměrově stabilní.
- Silná soudržnost vrstev, zejména při využití dvířek uzavírajících tiskovou komoru.
- Dobrá přilnavost k podložce, především při využití sady Advanced 3D Printing (adhezivní podložka).
- Průsvitná varianta pro modely s požadavkem na průhlednost.
Doporučené kombinace materiálů:
ne
Odolný PP (polypropylen) vyniká vysokou houževnatostí, výjimečnou odolností proti únavě materiálu nebo nízkým třením. Odolává také působení chemikálií, elektřiny či nepříznivých teplot. I proto jde o jeden z nejpoužívanějších plastů vůbec. Oceníte jej nejen u elektrosoučástek či třeba spon a zavěšení.
Proč vsadit na UltiMaker PP:
- Vysoce houževnaté a odolné proti únavě materiálu. Zachovává si tvar i po deformaci.
- Hladké povrchy s nízkým třením.
- Částečně pružné. Průsvitné.
- Chemicky odolné vůči zásadám a kyselinám, včetně řady průmyslových čističů.
- Vysoce elektricky odolné, vhodné jako izolátor.
- Lehké, s vysokým poměrem pevnosti ku hmotnosti.
- S výbornou soudržností vrstev.
- Recyklovatelné, s nízkým zatížením životního prostředí.
- Doporučen je 3D tisk se sadou Advanced 3D Printing (adhesivní podložka).
Doporučené kombinace materiálů:
ne
TPU (termoplastický polyuretan) spojuje vlastnosti gumy a plastu. Jde o částečně pružný a chemicky odolný materiál s velmi silnou soudržností vrstev, který se hodí pro širokou škálu výrobních projektů.
Proč vsadit na UltiMaker TPU 95A:
- Výjimečná odolnost proti opotřebení a natržení.
- Vysoká rázová pevnost.
- Pevnost 95 dle klasifikace Shore-A.
- Až 580% protažení před porušením.
- Dobrá antikorozní odolnost vůči mnoha běžným průmyslovým olejům a chemikáliím.
- Vyvinuto pro snazší 3D tisk (u pružných materiálů jinak zpravidla náročnější).
Doporučené kombinace materiálů:
ne
PVA (polyvinyl alkohol) je ve vodě rozpustný materiál pro dočasné podpory u vícemateriálového 3D tisku. Umožňuje vám 3D tisknout tvarově složité modely, komplikované tvary s dutinami apod.
Proč vsadit na UltiMaker PVA:
- Dobrá teplotní stabilita a menší nasákavost vzdušné vlhkosti oproti konkurenčním PVA.
- Výborná přilnavost k PLA, Nylonu i CPE při dvoumateriálovém 3D tisku.
- Bezpečné rozpouštění v běžné vodě (není potřeba nebezpečných chemikálií).
- Biorozložitelné bez tvorby nežádoucích látek.
Doporučené kombinace materiálů:
PLA + PVA, Tough PLA + PVA, Nylon + PVA, CPE + PVA.
Breakaway je speciální materiál pro vícemateriálový 3D tisk. Podpory z něj vytištěné se dají rychle mechanicky odlomit, takže není nutné další složité začišťování.
Proč vsadit na UltiMaker Breakaway:
- Přináší kvalitní povrch i u modelů, které potřebují dočasné podpory.
- Není třeba broušení podporovaných povrchů či rozpouštění podpor. Vytiskněte model a podpory jednoduše odlomte.
- Zaručená přilnavost v kombinaci s ABS, Nylonem, PLA, CPE nebo CPE+.
- Delší životnost a menší nasákavost otevřeného balení materiálu oproti PVA.
- Ideální v kombinaci s nasákavými materiály a u modelů, které neobsahují komplikované dutiny.
Doporučené kombinace materiálů:
Tough PLA + Breakaway, PLA + Breakaway, ABS + Breakaway, Nylon + Breakaway, CPE + Breakaway, CPE+ + Breakaway.
Specifikace
3D tiskárna | UltiMaker Factor 4 | |
---|---|---|
Tiskové vlastnosti | Technologie | FFF / FDM |
Systém extruze | dvojitá extruze s přímým pohonem struny s unikátním řešením přizvedávání trysek a rychle vyměnitelnými tiskovými jádry v tiskové hlavě | |
Tiskový objem | jeden materiál: 330 × 240 × 300 mm | |
dva materiály: 330 × 240 × 300 mm | ||
Průměr tiskové struny | 2,85 mm | |
Dostupnost připravených tiskových profilů | 14+ materiálů UltiMaker | |
250+ materiálů na UltiMaker Marketplace | ||
Rozměrová přesnost | ± 0,2 mm ± 0,2 % jmenovité délky prvku | |
Hardwarové vlastnosti | Rozlišení XYZ | 6,9; 6,9; 2,5 mikrometru |
Čidlo výchozí polohy | optické | |
Tisková podložka | pružná s PEI povlakem | |
Teplota tiskové podložky | až 120 °C | |
Teplota v tiskové komoře | aktivní regulace až do 70 °C s rovnoměrností teploty v rovině trysky v rámci: | |
± 3 °C pro teploty < 50 °C | ||
± 5 °C pro teploty < 70 °C | ||
Tok extruze | kompenzace průtoku v uzavřené smyčce | |
Max. teplota extruze | 280 °C: tisková jádra AA, BB, DD | |
300 °C: tiskové jádro CC | ||
340 °C: tiskové jádro HT | ||
Ventilace v uzavřené smyčce | ventilátor pro filtraci vzduchu, ventilátory pro recirkulaci vzduchu, ventilátory pro chlazení tisku, ventilátor chlazení tiskových jader | |
Kompatibilní tisková jádra | Print core AA (0,25 mm, 0,4 mm, 0,8 mm) | |
Print core BB (0,4 mm; 0,8 mm) | ||
Print core CC (0,4 mm, 0,6 mm) | ||
Print core DD (0,4 mm) – dostupné ve vybraných regionech | ||
Print core HT (0,6 mm) | ||
Kapacita systému manipulace s materiálem | 6 pozic s rozpoznáním NFC (max. hmotnost cívky 1 kg) | |
Kontrola vlhkosti systému manipulace s materiálem | průměrná relativní vlhkost < 15 % za všech provozních podmínek | |
Systém filtrace mikročástic | HEPA H13 | |
Míra emisí (UFP & VOC) | Struny UltiMaker pod limity uvedenými v UL-2904 | |
Monitorování | HDR 1920 × 1080 px HD kamera | |
Displej | 7palcový dotykový displej (rozlišení 1024 × 600 px) | |
Připojení | Wi-Fi 2,4 & 5 GHz: IEEE 802.11a/b/g/n/ac | |
LAN: Gigabit Ethernet | ||
USB: 2.0 | ||
Systém v modulu | NXP i.MX8 Mini Quad (4 × 1,8 GHz), ARM Cortex-A53, 2 GB LPDDR 4, 16 GB eMMC | |
Řídicí jednotka v reálném čase | i.MX RT1064, Arm Cortex-M7 600 MHz, 1 MB SRAM | |
Požadavek na napájení | 100–240 VAC, 50–60 Hz max., 6 A | |
Fyzické rozměry | Rorzměry | 695 × 605 × 1287 mm |
Hmotnost | 120 kg | |
Přepravní rozměry | 760 × 800 × 1587 mm | |
Přepravní hmotnost | 137 kg | |
Prostředí | Provozní hluk | < 50 dBA za provozu |
Provozní prostředí | teplota: 18–30 °C, vlhkost vzduchu: 30–70 % relativní vlhkosti | |
Skladovací prostředí | teplota: 5–40 °C, vlhkost: 20–90 % relativní vlhkosti | |
Software | Příprava na 3D tisk | UltiMaker Cura 5.7.1 nebo novější |
Správa tiskových úloh | UltiMaker Digital Factory | |
Podporované formáty souborů | UltiMaker Cura: STL, OBJ, 3MF | |
tisknutelné formáty: G, GCODE, UFP, STEP | ||
Systémové požadavky | Windows 7 (64bit.) | |
Mac OS X 10.12 | ||
OpenGL 2.1 | ||
4 GB RAM (8 GB doporučených) | ||
Reportování tiskových procesů | podporováno | |
Zabezpečení | aktivní brána firewall | |
ochrana nastavení kódem PIN | ||
Bezpečnost a soulad s předpisy | Certifikace | podrobný seznam certifikací najdete na ultimaker.com/factor4 |
Bezpečnostní prvky | červené tlačítko Stop okamžitě zastaví pohyb a zdroje tepla | |
senzor otevřených dveří pozastaví pohyb a extruzi |
Užitečné odkazy
Web výrobce
Ultimaker Factor 4
Průvodce uživatele
začínáme s 3D tiskárnou
Průvodce uživatele
Údržba a kalibrace
Zeptejte se
Díky 3D tisku dostanete své produkty dříve do výroby i na trh. Investice do 3D tiskáren se vám může vrátit během jednotek týdnů či měsíců – stejně jako mnoha našim stávajícím zákazníkům. S nasazením aditivní výroby už jsme úspěšně pomohli stovkám českých firem a profesionálů. Rádi pomůžeme také vám, vašemu týmu, vaší firmě.
