Prototypy pro ověření sériové výroby komunikačních zařízení
2N TELEKOMUNIKACE a.s. 🇨🇿

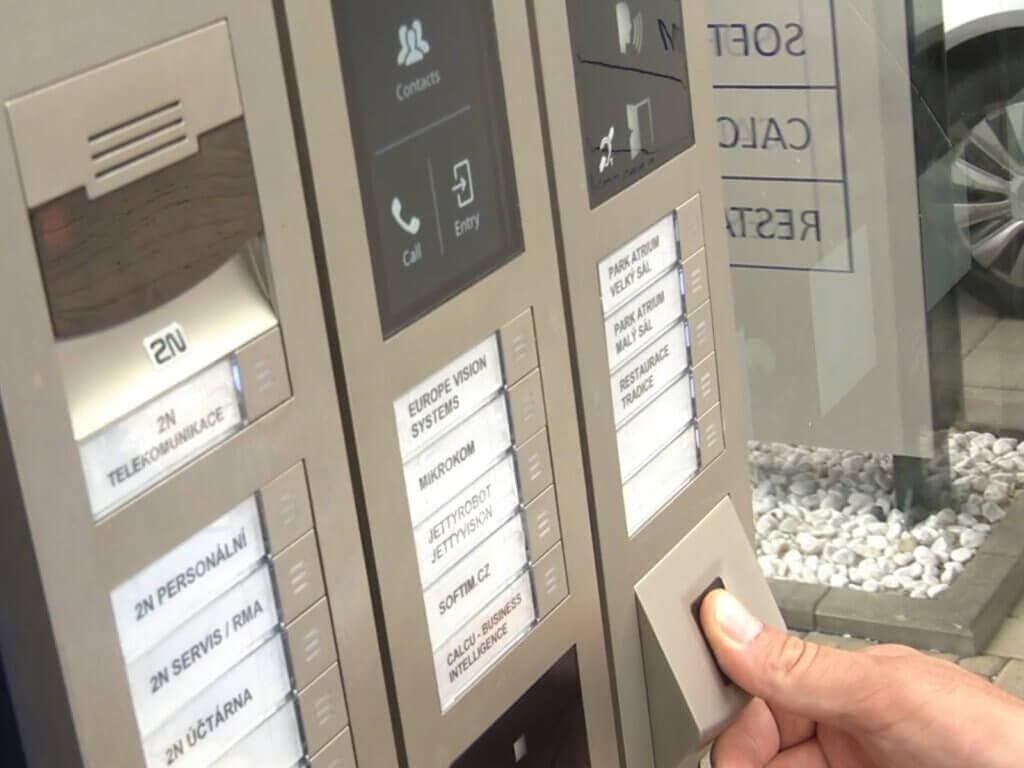

Světový lídr v oblasti dveřních komunikátorů připojených k síti využívá pro výrobu prototypů 3D tisku z termoplastů i pryskyřic. Může tak velmi rychle ověřovat a vylepšovat nové díly před zahájením sériové výroby.

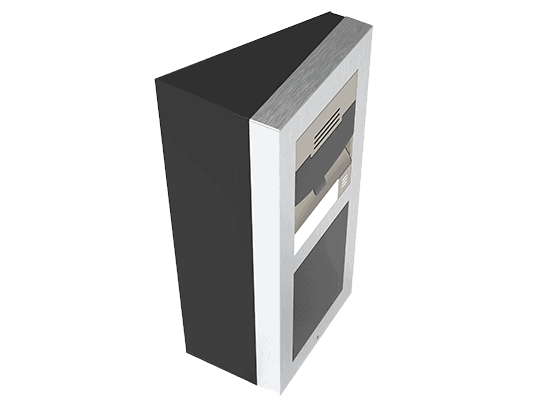

Ověřovací prototyp podložky pro montáž komunikační jednotky na zeď svým sklonem (25°) zaručuje lepší vizuální pokrytí oblasti před vchodovými dveřmi. Je určená pouze pro povrchovou instalaci dvoumodulových verzí interkomů 2N IP Verso a 2N LTE Verso. Podložka je univerzální pro levý i pravý náklon a zahrnuje prostor pro připojovací kabely.
Doba tisku z materiálu PLA na rozpustných podpěrách z PVA: 25 hodin (při výšce vrstvy 0,15 mm).

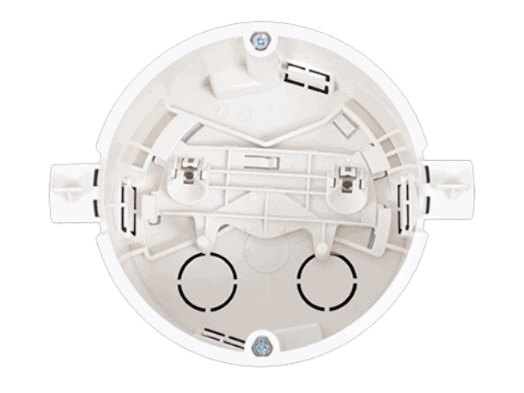

Instalační krabice pro jednotky 2N umožňuje produkt ve finálním umístění jemně pootočit pro dosažení vodorovné instalace. Ověřovací prototyp je vytištěn z pevné pryskyřice Rigid – velmi vhodné pro elektroniku.
Doba tisku: 19,3 hodiny (výška vrstvy 50 mikrometrů, 91 ml pryskyřice Formlabs Rigid).

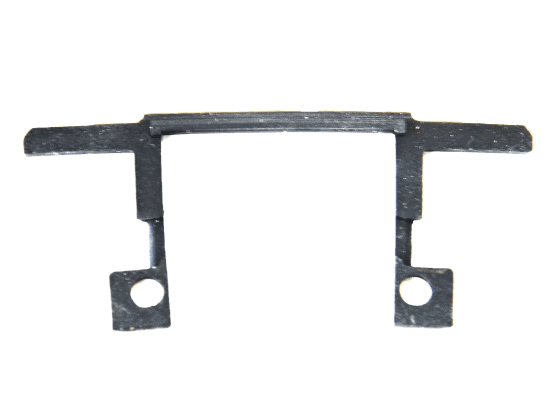

Forma pro silikonový odlitek z materiálu PLA se ukázala jako velmi výhodná díky své prodyšnosti. Prototyp silikonového dílu se v ní lépe vytvrzuje.
Doba tisku z PLA na podpěrách z PVA: 4,25 hodiny.
