Jak na 3D tisk z kovů na stolní 3D tiskárně
Až o 90 % levnější kovové díly s metodou MFFF na tiskárnách Ultimaker
Existuje mnoho metod 3D tisku z kovů – s různou kvalitou výtisků i zásadně se lišící cenou za výtisk. Pokud s pevnými a odolnými díly a nástroji z oceli chcete začít a máte po ruce stolní 3D tiskárnu Ultimaker S5 (či S3), můžete vyzkoušet jednu z vůbec nejdostupnějších – MFFF (od Metal FFF). A abyste mohli začít hned, Ultimaker připravil sadu všeho potřebného i s názorným výukovým kurzem.
Menší díly z kovových materiálů BASF (do velikosti 100 × 100 × 100 mm) si vytisknete sami, jejich následné zpracování probíhá externě v rámci služby zastřešené přímo výrobcem tiskových strun. Předpokládejme, že potřebné vybavení na katalytického čištění (debinding) a sintrování (sintering) nemá většina uživatelů přímo po ruce. Sada Ultimaker Metal Expansion Kit proto obsahuje vše potřebné do začátků.
Kromě nerezové oceli BASF Ultrafuse 17-4 PH v sadě najdete také materiál pro podpěrné vrstvy BASF Ultrafuse Support Layer (výrazně usnadňuje uvolnění hotového dílu od podpěr), tisková jádra Ultimaker Print Core CC 0,4 a DD 0,4, adhezivní materiál na podložku, poukaz na následné zpracování dílu, přístup k výukovému kurzu a další praktické doplňky.
Jak funguje 3D tisk kovových dílů
se sadou Ultimaker Metal Expansion Kit?

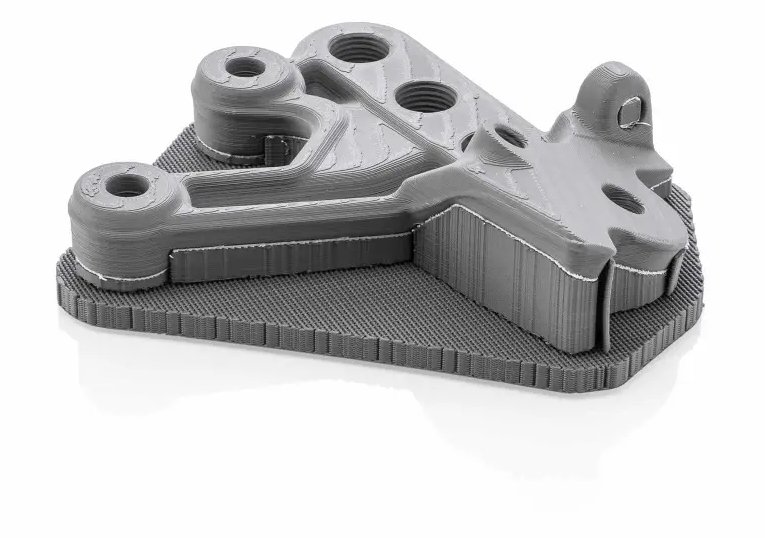

- Z materiálu BASF Ultrafuse 17-4 PH (nerezová ocel) vytisknete na separační vrstvě BASF Ultrafuse Support Layer tzv. „zelený“ výtisk. O hladkou přípravu 3D tisku se jako vždy postará bezplatná aplikace Ultimaker Cura.
Tip: Velmi doporučujeme využít k 3D tiskárně Ultimaker S5 také zakrytování s filtrací Air Manager. - Zatím křehký „zelený“ výtisk pošlete k následnému zpracování certifikovanému partnerovi BASF k odbornému vyčištění dočasného pojiva a finálnímu sintrování, při kterém výtisk získává výsledný celokovový charakter.
- Stav zpracování sledujete v rámci on-line portálu, kovový díl obdržíte nazpět do 10 pracovních dnů.
- Hotový kovový díl – od malých sérií nástrojů až po pomocné součástky – můžete využít podle záměru.
Co lze touto metodou vyrobit?
Podívejte se s námi (níže) na některé z kovových dílů, které si díky této metodě vyrobily v evropských i zámořských výrobních provozech.
Pomocné součástky
Držák motoru
Liebherr Components Colmar SAS, Francie
3D tisk metodou MFFF snížil hmotnost původního držáku téměř o 60 % a současně přinesl 3× vyšší nosnost pro zvýšení bezpečnosti.
Držák solárního panelu
Sparox 3D a Wien Energy, Rakousko
3D tisk z nerezové oceli, která zde nahradila hliník, umožnil vytvoření dílu odolnějšího vůči povětrnostním vlivům a vedl k úspoře tisíců eur.

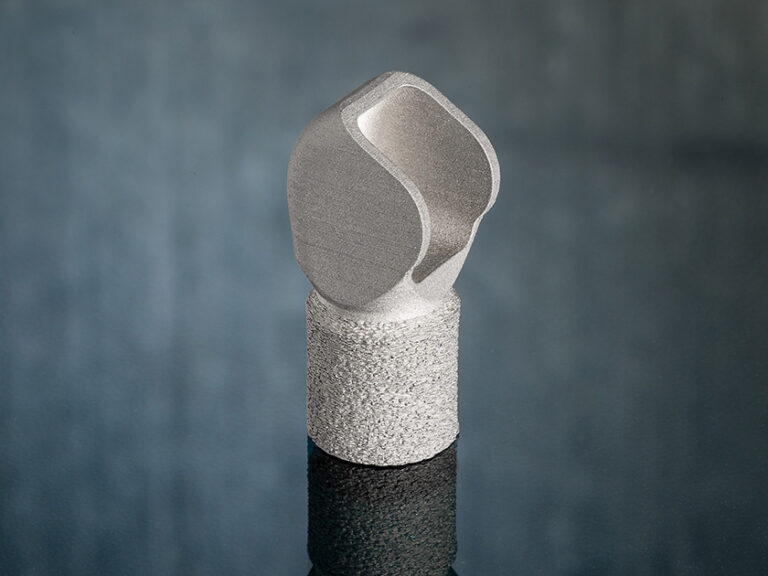

Řadicí páka
Kawasaki Motors Corp., USA
Cenově výhodnější, snadno přizpůsobitelný díl vytištěný z nerezové oceli – i s přidanou výhodou strukturovaného povrchu.
Funkční prototypy
Výměník tepla
Steve Cox, AMFORi
Jednodílný výměník tepla s optimalizovanou vnitřní geometrií, který by nebylo možné vyrobit bez použití aditivní technologie.

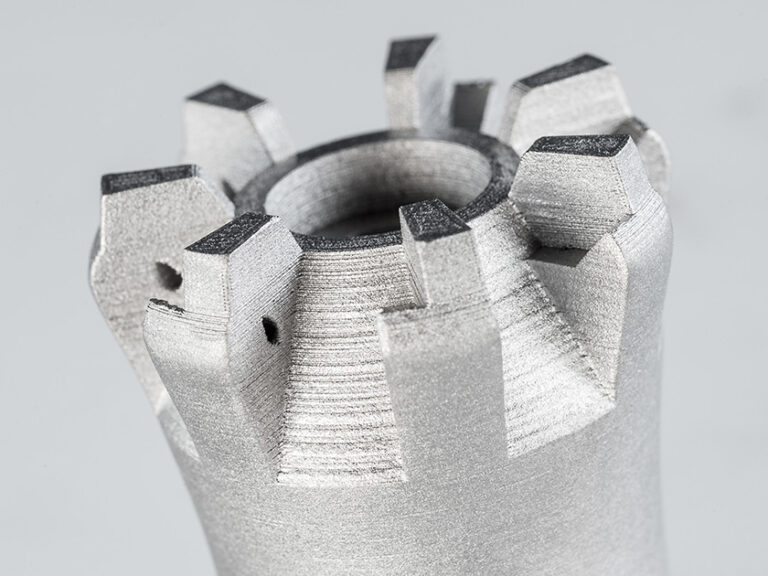

Řezný nástroj
Steve Cox, AMFORi
Umožňuje proudění chladicí kapaliny přímo v řezném nástroji. Konstrukční návrh se složitou vnitřní geometrií je díky metodě MFFF snadno vyrobitelný.
Oběžné kolo čerpadla
Aditivní výroba z kovů usnadňuje návrh a postupné vylepšování složitých tvarů, které by obvykle vyžadovaly nákladné pětiosé obrábění na CNC.
Nástroje
Nástroj pro montáž motoru
Liebherr Components Colmar SAS, Francie
V porovnání s CNC obráběním tento 3D tištěný nástroj ušetřil společnosti Liebherr 50 % výrobních nákladů a vedl k menšímu plýtvání materiálem.
Okenní nástroj
Wien Energy, Rakousko
Vyměnit okna, nebo raději vyměnit zastaralý nástroj na jejich otevírání? 3D tisk metodou MFFF na Ultimakeru umožnil tu levnější variantu.
Vakuový uchopovač
Původně plastový díl přepracovaný s ohledem na výrobu metodou MFFF. Lépe odolává opotřebení při operacích uchopení a přemístění.
Jaké jiné metody 3D tisku kovů využít
Máte-li od nás 3D tiskárny BCN3D, také k nim nabízíme sadu Metal Pack pro začátky s 3D tiskem kovů metodou MFFF. Postup externího zajištění čištění a sintrování dílu je obdobný (opět zastřešuje BASF). V sadě jsou hned dvě oceli – BASF Ultrafuse 17-4 PH a 316L, na druhou stranu zde můžete postrádat materiál keramické mezivrstvy.
Chcete-li být pány situace, zajistit si všechny kroky výroby pod vlastní střechou a využít mnohem více pokročilých kovových materiálů, rozhodně vám doporučíme druhou generaci 3D tiskáren Markforged Metal X, které umí z metody MFFF vytěžit maximum.
Pokud potřebujete kovové díly ze široké nabídky kovů s maximálními materiálovými vlastnostmi (vč. špičkové hustoty), bez omezení velikostí stavebního prostoru tiskárny, a přitom z té nejdostupnější suroviny, jakou je svařovací drát, rozhodně se podívejte, co umí technologie laserového navařování kovů Meltio. (Časosběrné video je z osazení tiskové hlavy na robotickém rameni.)
