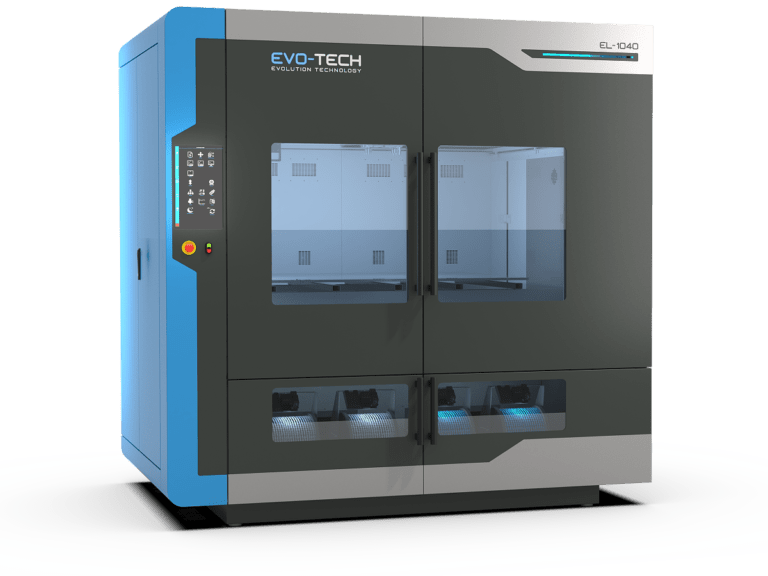

EVO-tech EL-1040
Velkoformátová, vyhřívaná, precizně postavená
- Průmyslová 3D tiskárna s velkým tiskovým objemem
1,3 × 1,0 × 0,8 metrů (1040 litrů). - Až 4 současně použitelné tiskové hlavy pro vyšší kapacitu tisku.
- Vyhřívaná tisková komora a otevřený systém materiálů.
- Kvalitní průmyslové zpracování rakouského výrobce.
Velké výtisky najednou a napoprvé
Otevřený systém
Řada moderních 3D tiskáren EVO-tech přináší to nejlepší z obou světů: Na jedné straně otevřený systém poskytující plný přístup ke všem parametrům, možnost používat vlastní materiály. Na druhé straně řadu originálních materiálů, včetně důkladně otestovaných tiskových nastavení.
Prověřené tiskové profily.
Nezávislost na výrobci.
Nižší náklady na materiál.
Výrazně nižší celkové náklady na vlastnictví.
Otevřená aplikace pro přípravu 3D tisku.
Široký výběr materiálů
Ať už potřebujete ESD, měkké, tvrdé, UV nebo tepelně odolné materiály – z 16 originálních tiskových strun EVO-tech si snadno vyberete. A pokud ne, díky otevřenému systému vždy můžete sáhnout po materiálech ostatních výrobců.
Předem připravená nastavení tisku.
- V praxi osvědčené materiály.
- Cívky s 1 až 10 kg materiálu.
Plně automatická kalibrace XYZ
Díky integrovanému čidlu délky nástroje je měřena nejen výška trysky, ale také vzájemné odchylky trysek v ose X a Y.
Plně automatický, vysoce spolehlivý postup kalibrace.
Vysoká opakovatelnost.
- Lepší výsledky vícemateriálového tisku.
Po výměně trysek není nutné provádět žádné zkušební výtisky.
Vícemateriálový 3D tisk bez kazů
Takzvaná Oozing station účinně zabraňuje výtoku materiálu z jedné trysky, zatímco tiskne jiná trysky. Tím se u všech modelů 3D tiskáren EVO-tech zabraňuje odkapávání i tahání vlasových přebytků materiálu po povrchu tisknutého dílu.
Velmi dobrá kvalita povrchu u vícemateriálového tisku.
Vysoká reprodukovatelnost.
Bez rozkladu materiálu v trysce.
Výrazně nižší nároky na čištění výtisku.
Kratší doba tisku.

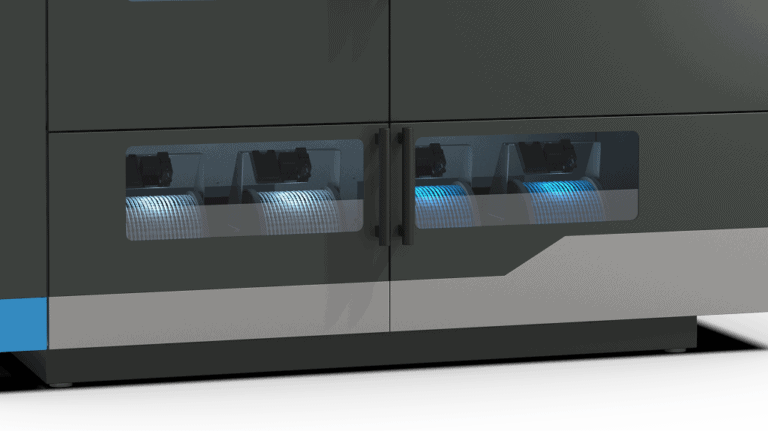

Vyhřívané a vysoušené úložiště tiskových strun
Mnohé materiály absorbují vlhkost z okolí, což může vést ke zhoršení kvality výtisků i k selhání tisku. Díky zabudované sušicí komoře s čidly budete mít vlhkost vždy pod kontrolou. Zvýšíte tím i kvalitu vytištěných dílů.
Vyšší kvalita výtisků.
Vysoká opakovatelnost tisku.
Méně odpadu s až 10 kg materiálu na cívce.
Měření tiskové podložky v až 121 bodech
Integrované indukční čidlo automaticky měří rovinnost tiskové podložky před zahájením tisku. Velké odchylky jsou korigovány už před tiskem, posunutím osy Z. Malé odchylky jsou automaticky kompenzovány přímo během tisku.
Bez nutnosti ručních měření.
Vysoká reprodukovatelnost.
Lepší přilnavost výtisků k podložce.

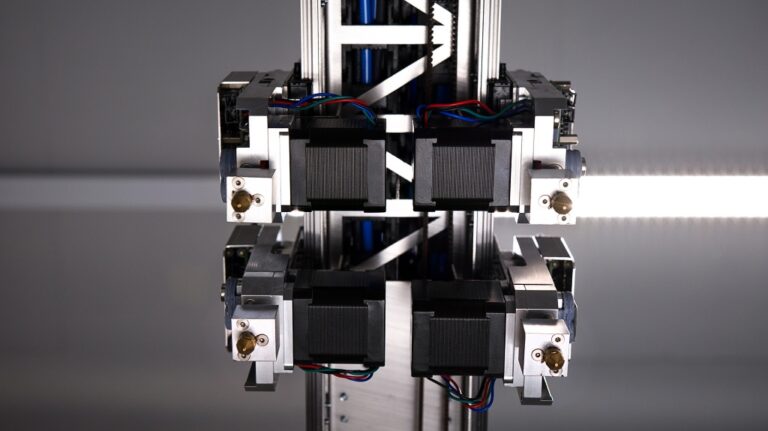

Až čtveřice trysek pro vyšší výkon tiskárny
Výrazně zvýšit produktivitu 3D tisku umožňují až čtyři současně použitelné tiskové hlavy. Přinášejí nové kombinace z pohledu kapacity i použitých materiálů:
- Paralelní tisk čtyř stejných dílů → zkrácení doby tisku na čtvrtinu.
- Kombinace různých průměrů trysek → jemná kvalita vnějšího povrchu při rychlém tisku výplně.
- Rychlejší příprava na tisk při pravidelném používání různých materiálů.
- Kombinace až čtyř materiálů v jediné tiskové úloze.

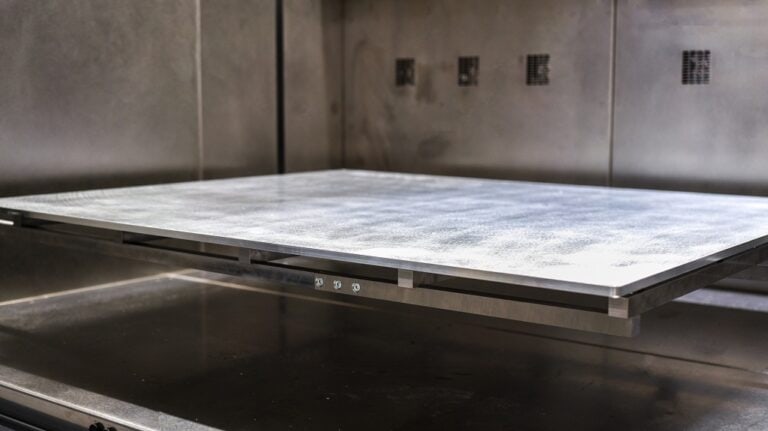

Obrovský tiskový prostor 1,3 × 1,0 × 0,8 metru
V tiskovém objemu 1040 litrů budou vaše výtisky postaveny na pečlivě obrobené hliníkové podložce podepírané masivním vyfrézovaným ocelovým rámem.
- Výtisky větší než europaleta jsou na dosah.
- Volba magnetického a/nebo vakuového upínacího systému.
- Vyhřívaná stavební podložka snižuje riziko deformací.
- Bez omezení na patentovaný materiál povrchu podložky jediného výrobce.
- Chytrá koncepce lineárního rozpínání snižuje deformace při zahřívání na minimum.
Kuličkové šrouby a lineární pojezdy
Opakovatelnost a stabilita aditivní výroby začínají – kromě konstrukce – také správnou volbou součástek jednotlivých os tiskárny. Při 3D tisku jsou mimo rozměrů a dynamiky důležité také teplotní odolnost a lineární roztažnost. Kvalitu a spolehlivost zde přinášejí součástky THK.
Polohování v řádu setin.
Nízké nároky na údržbu, vysoká odolnost proti opotřebení.
Bez efektu zpětné vůle.
Průmyslový standard zaručuje dostupnost náhradních dílů po desetiletí.
Systém pohonu v uzavřené smyčce.
Hardware a software pro Průmysl 4.0
Tiskárna EVO-tech EL-1040 počítá s nasazením v moderních provozech:
- Modernizace zabezpečení a jednoduchá rozšiřitelnost díky modulárnímu systému sběrnice CAN.
- Komunikace ve standardním G-kódu.
- Automatické aktualizace přes internet, nebo přes USB paměť.
- Více než 35 čidel zajišťuje opakovatelné výsledky tisku.
- API pro čtení dat v reálném čase.
- K dispozici také ve verzi UL.
7 200 wattů pro účinné vnitřní vytápění
Při zpracování termoplastů – a při 3D tisku zvlášť – jsou pro dosažení vynikajícího výsledku rozhodující provozní teploty a regulovatelné chlazení. U modelu EL-1040 zajišťuje šestice vnitřních topných těles, každé o výkonu 1 200 W, relativně velmi rychlé a homogenní vytápění tiskové komory. Přináší:
- Opakovatelné výstupy 3D tisku.
- Výrazně menší smršťování a deformace výtisků.
- Vyšší pevnost výsledných dílů.
Snadná údržba
Už při vývoji 3D tiskáren EVO-tech brali konstruktéři v potaz požadavek průmyslových uživatelů na snadnou údržbu:
- Servisní body přístupné i bez nářadí.
- Výměna tiskové hlavy během několika minut.
- Změna trysky v řádu sekund.
Specifikace
| Model 3D tiskárny EVO-tech | EL-40 | EL-102 V3 | EL-140 | EL-1040 |
|---|---|---|---|---|
| Technologie | FFF | FFF | FFF | FFF |
| Tiskový objem | 400 × 260 × 400 mm; 40 l | 500 × 400 × 510 mm; 102 l | 570 × 450 × 570 mm; 140 l | 1300 × 1000 × 800 mm; 1040 l |
| Počet extruderů | 2, částečně nezávislé | 2, částečně nezávislé | 2, částečně nezávislé | až 4, částečně nezávislé |
| Režim souběžné kopie dílu | ano | ano | ano | ano |
| Průměr tiskové struny | 1,75 mm | 1,75 mm | 1,75 mm | 1,75 mm |
| Pracovní teplota trysky | až 360 °C | až 420 °C | až 420 °C | až 420 °C |
| Vyhřívání podložky | až 150 °C | až 200 °C | až 160 °C | až 160 °C |
| Vyhřívání tiskové komory | 60 °C | 100 °C | 100 °C | 100 °C |
| Tisková podložka | s magnetickým uchycením | s magnetickým uchycením; volitelně s vakuovým uchycením | s magnetickým uchycením; volitelně s vakuovým uchycením | s magnetickým uchycením; volitelně s vakuovým uchycením |
| Automatická kalibrace XYZ | ano | ano | ano | ano |
| Podporované materiály | široká nabídka originálních materiálů EVO-tech (vč. rozpustného pro dočasné podpěry) + materiály dalších výrobců | |||
| Systém materiálů | otevřený | otevřený | otevřený | otevřený |
| Hmotnost materiálu na cívce | 1 až 10 kg | 1 až 10 kg | 1 až 10 kg | 1 až 10 kg |
| Čidlo nedostatku materiálu | ano | ano | ano | ano |
| Identifikace materiálu | ano | ano | ano | ano |
| Vysoušení materiálu | ano | ano | ano | ano |
| Webová kamera | ano | ano | ano | ano |
| Kapalinové chlazení | ne | ano | ano | ano |
| Stanice pro čištění trysek | ano | ano | ano | ano |
| Systém os v uzavřené smyčce | ano | ano | ano | ano |
| Přenos dat | LAN, WLAN, USB | LAN, WLAN, USB | LAN, WLAN, USB | LAN, WLAN, USB |
| Ovládání | dotykový displej | dotykový displej | dotykový displej | dotykový displej |
| Software pro přípravu 3D tisku | Cura s profily EVO-tech | Cura s profily EVO-tech | Cura s profily EVO-tech | |
| Napájení a max. spotřeba | 230 V; 2700 W | 400 V; 4500 W | 400 V; 4500 W | 400 V; 9500 W |
| Průměrná spotřeba | 900 W | 1300 W | 1300 W | 4000 W |
| Rozměry zařízení (šířka × hloubka × výška) | 992,75 × 843,95 × 1750 mm | 1215,45 × 956 × 1912 mm | 2380,25 × 1790,65 × 2360 mm | |
| Hmotnost zařízení | cca 170 kg | cca 500 kg | cca 500 kg | cca 2000 kg |
